Картофелесажалка для мотоблока своими руками: размеры, чертеж картинки

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление

Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Двухрядная картофелесажалка: что это за устройство

Картофельную сажалку широко используют в фермерских хозяйствах. С ее помощью клубни заглубляют правильными рядами и с высокой производительностью.

Кроме того, агрегат вносит в землю минеральные удобрения и протравливает овощи.

Описание и характеристика

Большинство агрегатов имеет схожую конструкцию. Основные элементы:

• рама с колесами;
• резервуар для посадочного материала;
• сошники для прокладывания борозд;
• привод (часто для передачи крутящего момента применяют цепь);
• заделывающие диски для зарывания борозд.

Кроме описанных функций, картофелесажалка регулирует:

• глубину посадки;
• ширину междурядья;
• расстояние между клубнями.

Существуют модели, оборудованные специальными резервуарами для удобрений. Подкормку осуществляют одновременно с высаживанием картофеля.

Для чего нужно

Устройство применяют для посадки непророщенных клубней в почву любого типа. С помощью картофелесажалки производят одновременно несколько операций:

• делают борозду плугом;
• вносят картофель на выбранном расстоянии друг от друга;
• формируют грядки, засыпая землей борозды под определенным углом.

При правильном использовании агрегат размещает клубни на требуемой глубине и ровными рядами.

В чем преимущество перед однорядной

Однорядные устройства оснащены одним транспортером и бункером, который вмещает до 120 кг. Обычно их устанавливают на мотоблок.

Двухрядные агрегаты используют для минитрактора. В их конструкции предусмотрено 2 транспортера для подачи картофеля, а вместительность бункера составляет до 250 кг. Такие картофелесажалки создают сразу 2 борозды, что значительно ускоряет высадку.

Советы и рекомендации

Несмотря на простоту конструкции, чтобы собранный агрегат работал, отдельные узлы и детали требуют крайней аккуратности.

Навивать толстую проволоку надо с тем расчетом, что нарезанные из нее кольца для ухватов при креплении к звеньям цепи немного увеличатся в диаметре. Следовательно, труба, на которую будут наматывать проволоку, должна иметь меньший диаметр.

Цепь привода не может и не должна быть натянута, как струна. Она может колебаться, а вместе с ней колебаниям будут подвержены ухваты. В связи с этим они могут не попадать в трубу семяпровода. Это приведет к тому, что ухват упрется в кромку трубы и либо порвет цепь, либо отломится сам. Если же сделать эту трубу гораздо большего диаметра, клубни малого размера начнут проваливаться сквозь нее, минуя преграды в виде ухватов.

Чтобы решить проблему колебаний и не увеличивать при этом диаметр семяпровода, нужно просто оснастить его входные оконечности раструбами. При этом нужно учитывать, что раструб – это часть семяпровода, который при этом не блокирует выпадания клубней, а значит, бункер в конструкции должен быть приподнят немного выше на длину раструба.

Важно! Обеспечьте качественную смазку подшипникам, удерживающим ось привода цепи, а также звездочкам. В противном случае механизм будет постоянно заедать

И еще: после того, как высаживающий механизм будет отрегулирован, следует отрезать раму и семяпровод от мотоблока и установить его на болтах – таким образом вы сохраните мотоблоку его универсальность.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

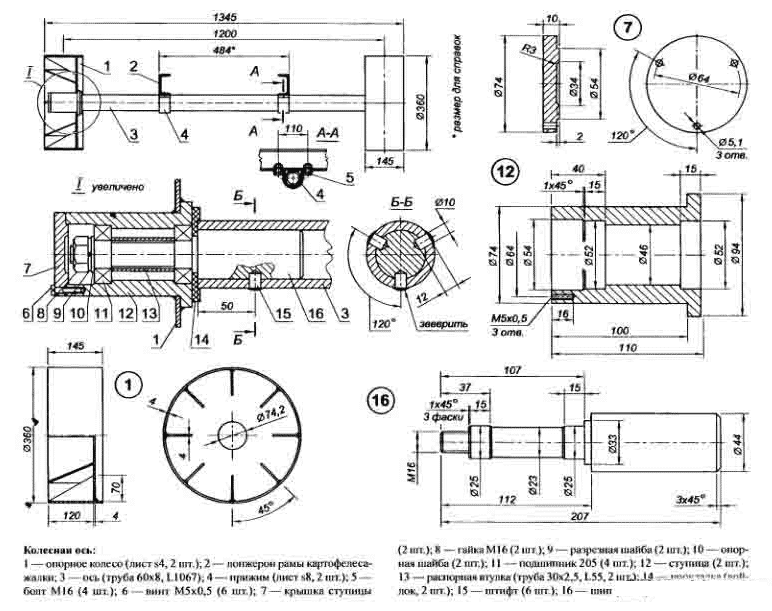

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Выбор правильной картофелесажалки для мототрактора

Чтобы посадить клубни, нужно потратить много сил и времени, так как они должны располагаться на глубине около 20 сантиметров. Сегодня этот процесс можно автоматизировать, осуществив посадку картошки мототрактором. Техника сама подготовит землю, а картофелесажалка наилучшим образом справится уже со своей задачей.

В продаже есть огромный выбор картофелесажалок для любых видов минитракторов. Чтобы найти подходящую модель инструмента, вам нужно в первую очередь определиться с некоторыми нюансами:

1. Стоимость. Вы должны сразу определить для себя сумму, которую вы готовы потратить, так как диапазон цен практически безграничный. Вы можете купить как весьма бюджетную модель, так и очень дорогую, которая будет иметь дополнительные функции;
2. Производительность. Вы должны знать размер поля, которое будет засеваться;
3. Продолжительность работы тоже играют немаловажную роль;
4. Вы должны также знать модель своего минитрактора, так как крепление у всех машин разное. Следовательно, картофелесажалки к одному минитрактору подойдут далеко не все.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Как сделать картофелесажалку для мотоблока своими руками?

• сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
• изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
• монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
• изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
• бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
• можно использовать практически любые колёса со старой техники.

Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.

Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.

Советы и предупреждения

Крепление подножки, ручек и клапана лучше всего осуществлять сваркой. Крепить элементы конструкции с помощью болтов, или саморезов, может и будет не менее прочно, но в тех местах, где они будут торчать концами внутри корпуса, будут образовываться препятствия для прохождения картофельных клубней.

Сборка конструкции

Перед сборкой всей конструкции убедитесь, что суммарный вес всех элементов не будет представлять для Вас проблемы при работе.

Устройство не должно быть слишком тяжелым, иначе Вы рискуете не облегчить свой труд, немного механизировав и ускорив процесс посадки картофеля, а наоборот усложнить себе жизнь, ворочая неподъемным устройством.

В то же время, корпус трубы должен быть достаточно прочным, чтобы выдержать множество циклов по вставлению и выниманию устройства из земли. Отдельные элементы конструкции ручной картофелесажалки в зависимости от предпочтений того, или иного конструктора могут быть сделаны по-разному.

Некоторые снабжают клапанный механизм дополнительным зацепом, чтоб можно было надежно контролировать ногой процесс его открытия и закрытия. Это, конечно, самый простой и примитивный сельскохозяйственный инструмент. Однако, в этом и заключается его прелесть.

Сделать картофелесажалку может каждый, материал для этого наверняка найдется в любом хозяйстве, а эффективность работу устройства весьма впечатляет.

Картофелесажалка из двухколесной тележки

Отдельно хочется рассказать о еще одной конструкции самодельного аппарата для посадки картофеля. Это двухколесная тележка, сверху которой размещен короб для подготовленных к посадке клубней.

В нижней части, между двумя ходовыми колесами, располагается устройство для равномерной подачи картофелин в заранее подготовленную борозду. Такая тележка едет над бороздой и в процессе перемещения, через равные промежутки выкладывает клубни картофеля.

Сзади такого аппарата может быть расположен засыпающий борозду щит, но в этом случае, для перемещения тележки потребуется больше усилий, или помощь второго человека.

Такой аппарат уже трудно назвать ручной картофелесажалкой, но это тоже несложный самодельный агрегат, который может собрать каждый из старых и ненужных предметов.

При перемещении тачки в углубления на колесе проваливаются картофельные клубни и движением колеса перемещаются вниз, в подготовленную борозду. Чтобы по пути клубни не вываливались, спереди от колеса располагается защитное крыло.

Лопат-комбайн

Еще одна конструкция, используемая для посадки картофеля, называется лопата комбайн. Это две рукоятки, которые могут сближаться и отдаляться друг, от друга открывая и закрывая конусообразный контейнер в который помещается картофелина для посадки.

В закрытом виде контейнер втыкается в землю, после чего ручки сводят вместе, контейнер раскрывается и картофельный клубень оказывается в земле. Удобно, но приходится каждый раз наклоняться и класть в конус по одной картофелине.

Как видите людьми придумано множество удобных и практичных устройств, облегчающих жизнь огороднику. Какие-то из них можно назвать удачными, какие то не очень, но все они помогают и с разной степенью успеха заменяют собой классическую лопату.

Почти также просто конструируется корморезка своими руками.

Как механизировать процесс посадки картофеля

Для облегчения посадки картофеля используют картофелесажалки, которые выполняют несколько последовательных действий.

1. Перемещают вдоль рядков контейнер с посадочными клубнями.
2. Прорывают неглубокую канавку для заглубления посадочного материала.
3. Осуществляют подачу картофелин последовательно из буккера в семяпровод.
4. Выполняют равномерный высев клубней в почву.
5. Прикрывают канавки слоем грунта, формируя поверх посаженного материала небольшой холмик.

Вся технология посадки заключается в соблюдении требований к процессу. Нужно обеспечить ряд условий агротехники:

• ширина междурядий – 60…70 см;
• расстояние между растениями в рядке – 30…35 см;
• глубина посадки – 6…8 см;
• высота формируемого холмика над посаженными клубнями – 10…12 см.

Ручная или механизированная картофелесажалка

Конечно, проще начать изготовление небольшой ручной картофелесажалки. Но следует учитывать:

• перемещать тележку с бункером по перекопанному или рыхлому полю будет довольно тяжело, колеса будут утопать в мягкой почве;
• толкая приспособление, трудно выдержать прямолинейное движение, поэтому рядки могут получаться неровными;
• привод подачи картофелин в семяпровод придется организовывать от положения колеса, поэтому часть усилий на перемещение агрегата тратится на подачу клубней из бункера в питающую трубу;
• формирование канавки для высадки картофеля происходит за счет сил огородника;
• прикапывание посаженного материала также организуется путем использования усилий человека.

В результате ручная посадочная машина будет ориентирована на использование физических ресурсов овощевода. Еще в 1927 году академик Горячкин В.П. описал силовой баланс устройства для посадки картофеля. Он определил, что посадка со скоростью движения 1 км/ч потребует приложения усилий в количестве 17…20 кг.

Конструкция ручной картофелесажалки

Простое устройство предназначено для равномерного распределения клубней по канавке. В нем имеются основные элементы:

1. Бункер, в него загружаются посадочные клубни.
2. Высевающее колесо выполнено так, что имеющиеся выемки заполняются картофелинами. В дальнейшем вместе с ободом клубень опускается вниз. Там и остается. Понадобится с помощью мотыги или грабель присыпать борозды.
3. Защитный кожух не позволяет посадочному материалу выпадать из выемки в колесе раньше перемещения в нужное положение.
4. Рукоять управления помогает управлять ручной картофелесажалкой.

Как изготовить ручную сажалку своими руками

Бункер проще всего изготовить из фанеры толщиной 3…4 мм. Можно применить оцинкованную листовую сталь толщиной 0,45…0,7 мм.

1. Разрабатывается проект, в котором предусматривается объем бункера 40…50 л (более тяжелую сажалку будет труднее перемещать по полю).
2. Из выбранного материала выпиливаются или вырезаются заготовки.
3. С помощью саморезов или заклепок соединяются панели бункера. При необходимости дополнительно используются уголки для повышения жесткости изделия.

Колесо для равномерного высева подбирается или рассчитывается по следующим критериям:

• нужно выполнять посев картофели на расстоянии 300…350 мм;
• используются картофелины диаметром 45…50 мм.

Полная длина окружности высевающего колеса должна составлять 1400…1900 мм. Можно принять 1600 мм. Тогда диаметр колеса определится, она составит 510 мм.

1. Из листа фанеры толщиной 8 мм нужно вырезать заготовки колес диаметром 510 мм.
2. Внешняя ширина колеса должна составлять 65…70 мм. Для клубня потребуется оставить промежуток шириной 50…55 мм.
3. Из фанеры выпиливают внутреннюю часть колеса (8 заготовок, будут скрепляться между собой с помощью клея или саморезами). Во внутренней части образуются выемки для картофелин.
4. После зачистки производится склеивание деталей. Используется эпоксидный клей, он не боится влаги, которая обязательно будет при посадке картофеля во влажной почве.
5. Колесо пропитывается горячей олифой, а потом окрашивается алкидной эмалью в два слоя.
6. Из листовой стали изготавливается защитный кожух.
7. Его крепят к каркасу из водопроводных труб и бункеру.
8. Из водопроводных труб изготавливают ручки управления. Для удобства работы концы обматывают изолентой или скотчем.

Чтобы не допустить попадания нескольких клубней в выемки высевающего колеса, устанавливают щетки, они не позволят нескольким картофелинам одновременно попадать в выемки.
