Делаем самодельную картофелекопалку для мотоблока своими руками

Как настроить картофелекопалку на мотоблоке

Прежде чем начать собирать урожай при помощи нового оборудования для вашего мотоблока, необходимо его правильно настроить

При копке картофеля самой важной целью является не повредить корнеплоды

Поэтому, уделите особое внимание регулировке плуга

Как настроить картофелекопалку?

1. Найдите болты, которые располагаются между стойкой плуга и замком.
2. Ослабьте регулировочные болты.
3. Передвигайте плуг, настраивая расстояние его углубления в почву. Достаточно будет выставить 30 см, это примерное расстояние одного штыка лопаты; при настройке меньшей глубины будет риск повреждения корнеплодов.
4. Затяните болты.
5. Следующий шаг – настройка угла наклона полевой доски. Для этого крутите винтовую рукоять до упора доски в землю, а затем – в обратную сторону.
6. Остановитесь, когда задняя часть приподнимется на 2-5 сантиметров над грунтом.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя.

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Транспортёр для лучшей очистки

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.

2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

• Различные размеры.
• Разные конструктивные методики.
• Размер рабочей полосы.
• Необходимость прополки.
• Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

• Веерная (другое название — стрельчатая).
• Грохотная (вибрационная).
• Транспортерная (ленточная или конвеерная).
• Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

• Агрегат захватывает довольно обширную полосу — примерно 40 см.
• Лемех заглубляется в почву на 25 см.
• Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Особенности конструкций и виды

Перед тем как сделать картофелекопалку для мотоблока своими руками, надо изучить устройство, конструктивные особенности и подготовить необходимые для работы инструменты и материалы. Принцип работы для всех моделей един: зубья механизма вонзаются в землю и выгребают земляной ком вместе с корнеплодами. Урожай при этом может собираться в бункер или оставаться на грядке. Зависеть это будет от конструктивного решения модели. Картофелекопалки бывают:

• веерные (стрельчатые);
• вибрационные (грохотные);
• транспортерные.

Опытные мастера проявляют инженерную смекалку и создают самостоятельно многофункциональные агрегаты, которые используются и для посадки корнеплодов, и для окучивания, и для сбора урожая.

Оптимальная толщина металла

Навесная конструкция собирается из металлических деталей. Толщина листовой стали должна подбираться с учетом предполагаемой нагрузки: чем больше она будет, тем толще должен быть и материал. Специалисты рекомендуют использовать листы толщиной не меньше 8 мм.

Колеса для копалки

Конструкция оснащается подвижными колесами. При изготовлении копалки в домашней мастерской их можно позаимствовать от старой садовой тачки. Широкие шины облегчат передвижение по грядкам. Лучший вариант — оснащенные осью. К оси крепятся стойки, в которых делают стопорные отверстия.

Как вариант, можно использовать металлические. Они сделают конструкцию тяжелее, что улучшит работу рала на твердых почвах. Резиновые будут хуже передвигаться по влажному грунту, лучше в такой ситуации будут себя показывать резиновые, но с тракторным протектором.

Способы соединения

Все элементы агрегата соединены методом контактной сварки (электро- или газовой), а также при помощи классических крепежей (болты, гайки). Причем преимущество болтового соединения состоит в том, что при необходимости агрегат можно разобрать и собрать.

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

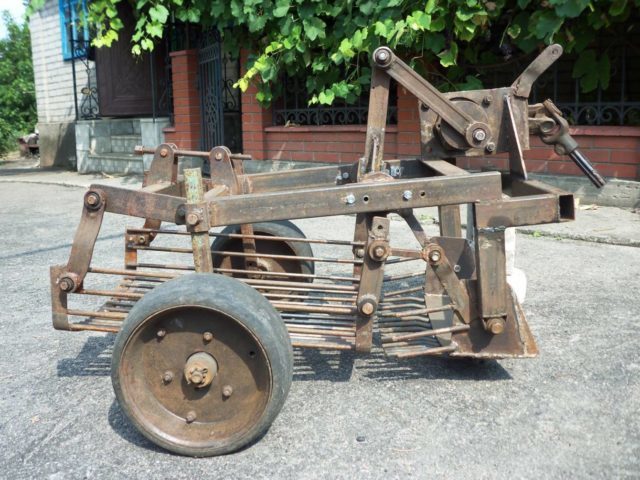

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Разновидности

Существует несколько видов картофелекопалок. Принцип работы у всех одинаковый, однако некоторые различия все-таки существуют. Все их надо рассмотреть более подробно.

Простая

Сама картофелекопалка представляет собой простую лопату, которая имеет два небольших закругления, а также зубчики. Они находятся сверху конструкции.

Острая часть копалки погружается в землю, после чего поднимает картошку на прутья, где осыпается земля, а затем перемещает ее на грунт.

Грохотная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Транспортерная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Такая копалка представляет собой навесное приспособление к мотоблоку, которое и отличает ее от других видов. Поэтому ее часто еще называют веерной или ленточной. Такая копалка имеет движущую ленту. По ней картофель подается наверх, где осыпается земля, при этом она совсем не повреждается.

Такая конструкция имеет хорошее качество, к тому же очень надежна, но при этом цена ее высокая.

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

И немного о секретах…

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность легко и комфортно передвигаться;
• дискомфорт при подъемах и спусках по лестнице;
• неприятный хруст, щелканье не по собственному желанию;
• боль во время или после физических упражнений;
• воспаление в области суставов и припухлости;
• беспричинные и порой невыносимые ноющие боли в суставах…

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже «слили» на неэффективное лечение? Правильно — пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Барабанная картофелекопалка

Картофелекопалка, оснащенная барабаном, применяется при обработке полей с помощью мини-трактора. Барабан получил название «беличье колесо». Такая конструкция позволяет очищать клубни картофеля от грунта за счет вращения решетчатой конструкции. Но те, кто использовал, отмечают, что в барабане повреждается кожура картофеля.

Самодельные барабаны встречаются редко, так как их изготовление — непростое дело. Барабан через зубчатые передачи, цепи и редуктор соединен с валом отбора мощности с помощью сцепки прямым приводом. Нож прикреплен к раме на шарнирах.

Затем конструкция приваривается к дискам и закрепляется на 2 осях. Барабан закрепляют на согнутых дисках. Опытные мастера используют для конструкции обода колес от велосипеда. Вал на подшипниках вращается и приводит в движение сам барабан. Грунт, подрезанный ножом, вместе с клубнями поступает в барабан. Земля высыпается через ячейки решетки, а картофель перемещается к краю и выпадает на пашню.

Создание веерной картофель-копалки для мотоблока своими руками

Чтобы создать КК для мотоблока собственноручно потребуются инструменты: резак, аппарат д/сварки, крепежи-расходники (метизы), дрель/сверла.

Материал для создания КК каждого из видов отличается.

Материалы необходимые для создания веерной копалки:

• стальной лист, толщина — 3-4мм, из него будет сделан нож;
• болты с диаметром от 10мм и больше;
• прямоугольный профиль из стали, из него будет изготовлена стойка-держатель и кронштейн;
• округлый прут из стали или обрезок арматуры, диаметр — от 8-ми до 10 мм;
• крепежные расходники (болты/гайки/шайбы).

Обратите внимание! Сборку конструкции нужно обязательно проводить на основе готовых чертежей. Их можно срисовать с уже готовой заводской модели либо найти и распечатать из интернета.. Процесс изготовления и сборки:

Процесс изготовления и сборки:

1. Из стального листа с помощью болгарки вырезать лемех.
2. Посередине лемеха дрелью со сверлом по металлу сделать два отверстия для закрепления ножа на стойке.
3. На широкую часть ножа-лемеха приварить обрезки прутьев из стали, таким образом чтобы они конусом-веером смотрели вверх.
4. Прутья длиной — 47-50см. Можно их дополнительно изогнуть в виде ступеньки.
5. На лемех болтовым креплением присоединить держатель-стойку. Ее размеры зависят от размеров используемого мотоблока. Вместо болтового крепления можно использовать сварку.
6. Сверху на стойку приварить кронштейн с предварительно рассверленными в нем отверстиями. Это будет место крепления копалки к мотоблоку.
7. Чтобы конструкция была прочнее и надежней, к части ножа-лемеха, смотрящей вниз, можно дополнительно приварить металлическую полоску.

Основа урожайности картофеля — правильная посадка
