Принцип работы и устройство накопительного водонагревателя (бойлера)

Разновидности бойлеров по компоновке и материалам изготовления

Расположение бойлера

В зависимости от места, где планируется поместить бойлер, выбирается и его модель — вертикального или горизонтального крепления.

Горизонтальное расположение бойлера

В горизонтальных моделях трубы могут быть подведены снизу или же с левой стороны. Бойлеры, располагающиеся по горизонтали, быстро нагреваются, и, благодаря своей компактности не занимают большой площади на стене. Но, такое их расположение несколько снижает их производительность.

«Классическая» вертикальная схема установки

Вертикальные варианты, в зависимости от объема и, соответственно, размера корпуса, могут быть напольными или настенными. К настенным моделям трубы подводятся снизу, а напольным сверху или сбоку.

«Нижняя» подводка трубопроводов

Форма бойлера

Электрические водонагреватели можно разделить на плоские и круглые. Каждый из них имеет как минусы, так и плюсы.

Бойлеры привычной цилиндрической формы

Например, круглые модели характеризуются, как быстро нагревающиеся и хорошо сохраняющие установленную температуру. Также о них можно сказать, что они просты в эксплуатации и в обслуживании. Единственным недостатком круглых водонагревателей являются их габариты, поэтому их сложно разместить в помещении с небольшой площадью.

Более компактная «плоская» модель

Компактный размер плоских моделей можно смело отнести к его достоинствам, так как его очень хорошо можно разместить даже в небольшом помещении ванной комнаты. Так как конструкция водонагревателя компактна, внутри корпуса располагают не один, а два водяных бака. Недостатком таких приборов можно считать большее количество сварных швов, которые увеличивают риск коррозионного воздействия.

Система подключения к водопроводу

Нужно определиться с местом установки бойлера, так как различают закрытые и открытые варианты систем водонагревателя.

Схема закрытого типа

Закрытые модели подключают к водопроводу, и они могут обеспечивать подогретой водой несколько точек водозабора в квартире. Так как в такой системе вода всегда находится под давлением, и его значение не должно превышать допустимые нормы, в этих бойлерах установлен специальный предохранительный клапан.

Открытая, проточная система подключения

Бойлеры, имеющие открытую систему, устанавливают в том месте, где находится точка забора, например, около кухонной мойки. Однако нужно помнить, что для этой модели необходим специальный смеситель.

Внутреннее покрытие

Поверхность внутреннего бака бойлера может быть покрыта стеклофарфором или эмалью, или же бак полностью изготавливается из стали-нержавейки. Чтобы определиться, какой бак лучше и практичнее, нужно узнать характеристики каждого из них.

 Эмалированное покрытие имеет свои преимущества, хотя бы в том, что оно не вступает в химические реакции с другими веществами, поэтому вода после нагревания будет подаваться без примесей. Такое покрытие оправдало себя в многолетнем использовании — можно вспомнить практичность эмалированной посуды.

Эмалированные баки бойлеров обязательно оснащаются магниевым анодом, который делает воду мягче, иначе в процессе постоянного нагревания и действия жесткой воды на эмали могут появиться микротрещины.

•  Бак из нержавеющей стали хорошо эксплуатируется даже при жесткой воде, или с большим содержанием в ней хлора. В некоторых моделях бак изготовлен из высококачественной стали, и не требуется даже установки анода из магния. Такая сталь имеет высочайшие прочностные характеристики — она не деформируется и выдерживает без ущерба для себя высокие температуры. Естественно, стоимость бойлера с баком из нержавейки гораздо выше других моделей.
•  Хорошо зарекомендовали себя баки со стеклофарфоровым покрытием — антибактериальным и экологически чистым, поэтому вода, соприкасающаяся с ними, не меняет запаха и вкуса. Стеклофарфор так же, как и эмаль, не реагирует ни на какие химические вещества и не вступает с ними в реакцию. В отличие от эмали, этот материал не растрескивается и не отслаивается от поверхности, даже при воздействии высоких температур.

Антикоррозийная защита

Чем меньше в бойлерном баке стыков и швов материала, из которого он изготовлен, тем выше его защита от появления коррозии. Еще одним элементом, защищающим бак от коррозийных образований, является магниевый анод. Этот элемент время от времени требует замены. Вместо него иногда устанавливается инертный анод, он служит более длительный срок. Правда, это делает бойлер более дорогостоящим.

Магниевый анод электрического бойлера

Как правильно выполнить монтаж водонагревателя?

1. Перед тем как принять решение о покупке электрического водонагревателя накопительного типа, следует определиться с местом его установки, к которому предъявляются определенные требования ввиду того, что общий вес аппарата с водой довольно большой.

Следует учитывать, что модели объемом до 200 л, а иногда и до 300 л, крепятся на стену, которая должна быть способна выдержать соответствующую нагрузку.

Поэтому предпочтение следует отдавать несущим конструкциям, исключение составляют небольшие бойлеры емкостью до 30-50 л.

2. Обязательно нужно позаботиться и о надежной розетке для подключения, хотя более надежным и правильным является прямое подключение непосредственно в электросеть квартиры или дома, а отключение/выключение выполнять при помощи специального автомата, установленного в непосредственной близости от аппарата или прямо в электрощите.

Это обеспечит более плотное прилегание контактов, которые в обычной розетке могут перегреваться, особенно если мощность нагревателя составляет больше 2 кВт. Также перед тем, как подключить бойлер, его следует заземлить.

3. Выполняется установка водонагревателя на анкерные болты, которые чаще всего придется подбирать самостоятельно, учитывая крепежную систему аппарата. После того как болты надежно зафиксированы, на них навесным способом устанавливается бойлер при помощи специальных кронштейнов.

Если в целях экономии места бойлер монтируется в верхней части стены, то следует обеспечить расстояние минимум в 15 см до потолка, которое необходимо с точки зрения безопасности, но больше для удобства монтажа, а в дальнейшем для обслуживания. Например, если предстоит чистка бойлера от накипи или его ремонт.

4. После того как будет произведена установка, выполняется подключение бойлера к водопроводу, при этом обязательно используются сантехнические герметики, пакля или фум-лента для герметизации соединения. Дополнительно монтируется предохранительный клапан непосредственно на входе в бойлер.

Схема подключение водонагревателя к водопроводу:

5. В целях обеспечения более длительного эксплуатационного ресурса в том случае, если качество воды вызывает нарекания, рекомендуется установка фильтра на подаче (когда такой не установлен на входе в квартиру).

В некоторых случаях достаточно хотя бы фильтра, обеспечивающего очистку от мелких механических частиц.

Хотя больший эффект гарантируют изделия, снижающие содержание некоторых химических элементов или понижающие жесткость воды.

6. Далее, производится разводка системы горячего водоснабжения к точкам, которые будут подсоединены к подаче воды из бойлера, и выполняется подключение водонагревателя к электросети.

7. Выполнив монтаж, можно приступить к первому запуску, для чего сначала открывается подача холодной воды, но предварительно обязательно нужно выпустить скопившийся в баке воздух с помощью крана, расположенного на подаче горячей воды из бойлера.

8. Далее, все просто: наполненный бак с водой подключается к электросети и через определенное время объем воды, соответствующий емкости бойлера, будет готов к использованию.

Накопительные электрические

Безопаснее для проводки. Накопительные водонагреватели не оказывают высоких нагрузок на электросеть и способны обеспечить много горячей воды даже при отсутствии в квартире высоковольтной розетки.

Вода нагревается не через теплообменник, а в баке. Существуют модели объемом от 5 до 1000 литров. «Малолитражки» (до 150 л) представлены как в напольном, так и в навесном исполнении, а «тяжеловесы» только для установки на пол.

Могут быть напорного или безнапорного типа. Первые постоянно находятся под давлением водопроводной магистрали. То есть когда вы открываете кран, вода из него льется благодаря напору в системе водоснабжения. А из безнапорных нагревателей она выливается исключительно под собственной тяжестью, и давления в этом случае не требуется. Принцип работы накопительного водонагревателя напорного типа позволяет подключать несколько точек водоразбора. У безнапорного может быть только одна точка (смеситель или душ). Они оптимально подходят для использования в дачных условиях, в то время как в квартирах практически не используются: для их установки потребуется редуктор (устройство, снижающее давление).

Как сэкономить электроэнергию

Можно немного сэкономить электроэнергию, которую потребляет бойлер в процессе работы. Для этого рекомендуется выставлять температуру нагрева не на максимум (75-85 градусов), а на 55-60. Когда в бак поступает холодная вода и соединяется с той жидкостью, которая там уже находится, понадобится меньше энергии, чтобы разогреть смешанную массу. К тому же температурный режим 55-60 градусов поможет существенно уменьшить процесс образования накипи на нагревателе.

Накипь на нагревателе

Надо выбрать правильное местоположение бойлера, чтобы трубопровод от него до мойки или душа не был слишком длинным. За счет этого тепло от горячей воды будет рассеиваться меньше.

Периодически необходимо производить профилактическую чистку нагревательного элемента от накипи. За счет этой процедуры эффективность его работы повышается – затраты электроэнергии на выработку тепла будут меньше.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Ремонт бойлера «Термекс» своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.

Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

• сняв крышку, найдите защитный термостат, снимите с него наконечники;
• также снимите наконечники (3 штуки) с нагревательного элемента;
• перережьте пластиковый хомут;
• выкрутите винты, сняв при этом датчик;
• теперь отсоедините шлейф и выкрутите четыре винта;
• затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

• если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
• если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Использование системы рециркуляции в схеме ГВС

Наличие в баке бойлера третьего входа позволяет подключить к нему линию рециркуляции воды.

Назначение этой системы – обеспечить практически мгновенную подачу горячей поды в зону ее потребления при открытии крана. То есть, нет необходимости сливать холодную воду из магистрали в канализацию, ожидая «прихода» горячей воды от нагревателя.

Такая возможность реализуется через создание зацикленной магистрали постоянно текущей воды с собственным циркуляционным рециркуляционным насосом – рециркуляционной системы. Она может быть реализована с подогревом полотенцесушителя или без него.

Обвязка бойлера косвенного нагрева, схема которого приведена выше, включает в себя некоторые дополнительные узлы.

Рассмотрим назначение некоторых типичных элементов в обвязке нагревательного устройства

Обратный клапаннужен для того, чтобы исключить обратное движение воды, если насос выключен.

Обратный клапанна входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и, открыв холодный кран, первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.

Автоматический воздухоотводчик необходим для исключения попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движению воздуха из бака и прогоняет горячую воду через полотенцесушитель или рециркуляционный трубопровод.

Предохранительный клапан нужен для того, чтобы защитить водонагреватель, от большого давления, вызванного расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижении или превышении давления 7 bar предохранительный клапан начинает сбрасывать избыточное давление, пропуская воду через себя.

Расширительный бак компенсирует давление в системе горячего водоснабжения. Так как при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление в системе при нагреве воды в бойлере косвенного нагрева.

Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезно. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Расширительный бак ACS по своей природе является гидроаккумулятором, но рассчитан на температурный режим ГВС.

Особенности работы бойлера накопительного типа

Обезопасить себя от непредвиденного отключения подачи горячей воды можно при помощи специального устройства, обеспечивающего нагрев в любое время года. Принцип работы накопительного водонагревателя достаточно прост, но эффективен: он способен сохранять температуру 85 °C длительное время при минимальных затратах электроэнергии. Состоит из бака (необходимая емкость которого выбирается), ТЭНа (трубчатого электронагревателя) и теплового электрода. В отличие от своего аналога, проточного водонагревателя (который удерживает температуру всего около 40 °C), его обязательно оценят любители принимать сильный контрастный и просто горячий душ.

Устройство электрических водонагревателей

Большинство современных накопительных водонагревателей создаются по типу обычного термоса. Емкость изготовлена из стабилизированной стали, а её внутренняя поверхность – из стеклофарфора или титана. Каждый из этих материалов обладает полезной способностью удерживать тепло в баке длительный период времени, оставляя воду чистой. Принцип действия накопительного водонагревателя несложен, в его стандартную схему входят:

• ТЭН – нагревательный элемент, представляющий собой нихромовую спираль, облаченную в медный кожух;
• соединительные трубы для подачи жидкости (холодной и горячей);
• кран слива водогрея;
• предохранительный клапан для предотвращения произвольного слива и регуляции давления в системе;
• термостат, термометр и индикатор;
• магниевый анод – его наличие защищает от возникновения электрохимической коррозии;
• кронштейн для крепления устройства к стене;
• внутренний бак, наружный корпус и крышка.

Как работает накопительный бойлер и водонагреватель, понять просто. Задается необходимый температурный режим, после достижения которого нагрев прекращается. В момент расходования воды или её остывания отключаются установленные ТЭНы.

Производители часто пишут только общие особенности работы современных водонагревателей, забывая предложить покупателю более точную маркированную схему. Подсоединение бойлера накопительного типа при помощи квалифицированного специалиста обходится в среднем не меньше, чем в 30 % от стоимости обогревателя.

Если решено устанавливать накопительный нагреватель самостоятельно, предлагаем следующие рекомендации, которые оградят от серьезных ошибок и помогут в скором монтаже:

• Перед началом проверьте давление в водопроводе: оно не должно превышать 6 атм, в противном случае поставьте специальный редуктор.
• Определите возможности электропроводки в квартире. Если нагреватель планируется использовать часто и для выполнения сразу нескольких функций, то рекомендуется проложить от него к щитку отдельный кабель.
• Посредством двух шаровых кранов (для холодной и горячей жидкости) присоединяем устройство к системе водоснабжения.
• Чтобы обеспечить защиту от механического разрушения потребуется установить предохранительный клапан. Не лишним будет и в целом понимание того, как работает система безопасности накопительного водогрея.
• Если качество воды оставляет желать лучшего (или вы принципиально не доверяете коммунальным службам), поставьте фильтр для её очистки на входе в водонагреватель.
• До того как подключить прибор к энергосети, следуйте элементарным мерам безопасности.

Производители, согласно принципу действия и функциям водонагревателя, особое внимание уделяют встроенным системам безопасности. Однако лично соблюдать элементарные правила обращения с установкой также необходимо:

• избегайте подключения электрода в момент, когда в баке имеется даже небольшое количество жидкости;
• если заземление отсутствует – не включайте устройство;
• по характеристикам бойлеры накопительного обогрева разных моделей могут отличаться друг от друга. При монтаже используйте сменные детали и узлы соединений из такого же комплекта;
• вода, прошедшая через водонагревательную систему, непригодна для питья и в пищу;
• перед подключением устройства к энергосети отключите подачу тока во всём помещении;
• не забывайте менять магниевый анод (примерно каждые полгода);
• следите, чтобы необходимый температурный режим соблюдался постоянно, не доходя до предела. В инструкции по эксплуатации производители всегда указывают его максимальный порог.

Следуйте этим несложным рекомендациям. Помните, качественный водонагреватель накопительного типа работает по принципу любой другой техники: если обращаться с ней бережно и аккуратно, всё будет функционировать превосходно.

1 Принцип работы бойлера электрического – подробное описание работы и конструкции

Бойлер – это классический накопительный водонагреватель. Он врезается между источником (водопроводом или скважиной) и смесителем и подключается к электросети. В конструкции такого прибора есть три основных элемента:

• Емкость – бак для сбора и подогрева воды. К нему подключается и линия подачи (от водопровода), и трубопровод сброса (к крану). Сечение такого бака обычно напоминает либо цилиндр, либо прямоугольник со скругленными краями.
• Нагревательный элемент – ТЭН. Он трансформирует электричество в тепловую энергию, разогревая воду. Существуют сухие и мокрые ТЭН. Первые огорожены от жидкости колбой, вторые – контактируют непосредственно с водой.
• Термостат – контроллер температуры. Он отслеживает температуру воды в баке и включает или выключает ТЭН, ориентируясь на полученный результат. Фактически это «мозги» бойлера. Поэтому в такой блок часто вставляют и модуль защиты от перегрева, и прочие датчики и управляющие схемы.

Принцип работы бойлера

Рекомендуем

В итоге принцип работы бойлера электрического типа выглядит следующим образом: вода подается в бак по напорному каналу и заполняет его (вытесняемый воздух выходит сквозь специальный клапан). Термостат оценивает температуру воды и включает ТЭН. Нагреватель поднимает температуру до заданного уровня, после чего термостат отключает ТЭН.

Пользователь открывает кран и сливает порцию горячей воды, причем на ее место доливается такой же объем холодной (напор задается водопроводом). Термостат снова проверяет температуру и включает и выключает ТЭН. И так до следующего отбора порции горячей воды.

Особенности конструкции

Для того чтобы сделать правильный выбор водонагревательного прибора, нужно его  учесть функциональные особенности. Для моментального нагрева воды мощность водонагревателя должна быть не менее 3 кВт. Такая мощность будет достаточна для установки в качестве водонагревательного устройства в летнее время для умывальника или мойки. Мощности водонагревателя до 5 кВт будет достаточно, чтобы обеспечить нагрев воды для такой же мойки или умывальника в зимнее время.

Для достаточного обеспечения потребностей мощность водонагревателя должна составлять от 7 до 15 кВт. Такой мощности будет достаточно для обеспечения нагрева воды для душа или ванны. Достаточно просто определить приблизительную требуемую мощность, если расход воды в литрах в минуту умножить на 2.

От мощности нагревательного элемента будет зависеть толщина электрических проводов, но это неправильное определение. Технически верно этот параметр называется площадь сечения проводника. Измеряется в мм2. При использовании медных проводов, имеющих площадь сечения 1,5 мм2, водонагреватель мощностью больше 3,3 кВт подключать нельзя. При мощности водонагревателя до 5 кВт, площадь сечения проводов должна быть не менее 2,5 мм2.

При необходимости подключения прибора значительной мощности необходимо увеличивать площадь сечения проводов. Приблизительно определить площадь сечения можно приняв, что на каждые 2 кВт мощности прибора площадь сечения провода должна составлять 1мм2, но это верно для медных проводов. Если выбирать алюминиевые провода, то мощность следует уменьшить до 1,5 кВт.

Если выбрать площадь сечения проводов меньше, чем рекомендуется, при работе водонагревателя электрические провода неизбежно нагреются до температуры плавления изоляции. Возникнет короткое замыкание, которое может привести к пожару и электротравме. От мощности водонагревателя зависит способ подключения к электрической сети. Приборы, имеющие мощность до 5 кВт, оборудуются электрическим шнуром с вилкой. Для подключения более мощных водонагревателей потребуется отдельная линия.

Для классификации водонагревателей по способу подключения к электрической сети существует разделение на:

• однофазные;
• трехфазные.

Если водонагреватель покупается для установки в доме или квартире, где имеется только одна фаза, покупать следует однофазный прибор. Если на вводе имеется три фазы – выбираем трехфазный прибор

Также необходимо обратить внимание на мощность прибора – у однофазного водонагревателя он не будет больше 12 кВт, у трехфазного – от 11 до 27 кВт. При наличии в водонагревателе защиты от появления накипи, прибор сможет длительное время обеспечивать экономичную и бесперебойную работу. Для этого в конструкцию включают магниевый анод

Еще одним важным моментом при выборе водонагревателя является степень защищенности. Изучая паспортные данные, можно встретить примерно такой набор букв и цифр – IP 24. Это обозначение степени защищенности корпуса электрического прибора от проникновения различных твердых предметов и воды

Для этого в конструкцию включают магниевый анод. Еще одним важным моментом при выборе водонагревателя является степень защищенности. Изучая паспортные данные, можно встретить примерно такой набор букв и цифр – IP 24. Это обозначение степени защищенности корпуса электрического прибора от проникновения различных твердых предметов и воды.

Первая цифра показывает степень защиты от пыли, вторая степень защиты от воды. Так как водонагреватель обычно устанавливают в помещении, где присутствует высокая влажность, нужно определится прибор с какой степенью защиты необходимо купить. Различают 8 степеней защиты от воды. Чем выше степень защиты, тем, соответственно, лучше защищен прибор. Если в паспортных характеристиках этот показатель не указан, то от покупки такого прибора лучше отказаться.

Материал корпуса важен для правильного выбора прибора. Самым корпусом считается эмалированный. Корпус, выполненный из таких материалов как медь и полипропилен, также может обеспечить надежную защиту внутренних деталей и долгое время безотказной работы. Для обеспечения электробезопасности водонагреватель оборудуется устройством защитного отключения (УЗО). Принцип работы УЗО основан на сравнении входящего и исходящего тока. При наличии значительной утечки тока прибор отключается от электрической сети. Также можно отдельно купить и установить такое защитное устройство.

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

• почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
• предохраняет от перегрева приборы отопления, собирая излишки тепла;
• нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
• бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
• конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

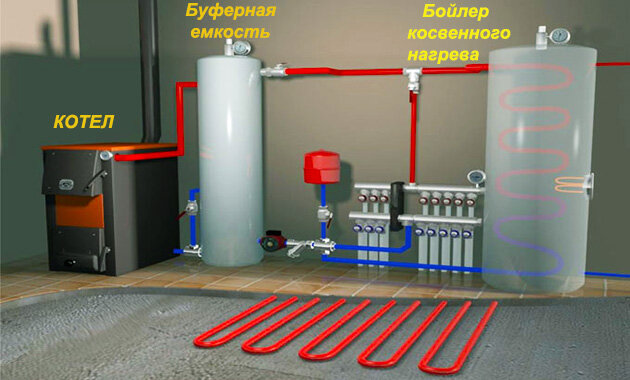

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.
