Схема подключения счетчика в частном доме

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

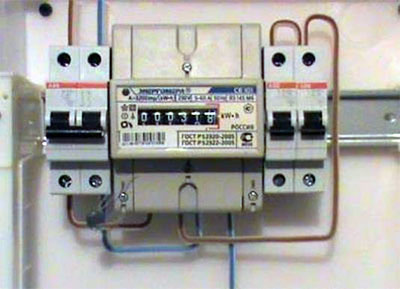

Как установить электросчетчик в квартире

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Следующим этапом, идет установка счетчика электроэнергии. На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Правила установки электросчетчика

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

• В схеме подключения счетчика, он выполняет следующие функции:
• защита электросчетчика от короткого замыкания;
• от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик;
• возможность выполнить работы по замене, обслуживанию счетчика.

Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя). В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Как установить двухтарифный счетчик

Когда наступают холода, мы стараемся обогреть наше жильё с помощью котлов, кондиционеров и прочих электрических приборов. Потому, нам приходится оплачивать кругленькую сумму за электроэнергию. Но никто не знает, что тариф оплаты за электроэнергию в ночное время намного меньше, чем тариф в дневное время.

1. Сам процесс установки двухтарифного счетчика проходит, примерно, в 7 этапов:
2. Необходимо написать заявление в ближайшем отделе облэнерго. Для этого подготовьте следующие документы: справка из газконторы, паспорт котла, проект электроснабжения котла и ТУ. Вы получаете письмо-ответ на свое заявление втечении некоторого времени, а может и на протяжении нескольких дней.
3. Приобретение многотарифного счетчика. Покупаете счетчик в магазине, вы так же можете его там же и запрограммировать. В этом же месте вам должны выписать протокол параметризации счетчика. С данным протоколом вы отправляетесь в РЭС. Сдесь вас попросят написать новое заявление, в котором вы просите произвести проверку параметризации счетчика. Этот орган отправляют электронную заявку в облэнерго на проверку параметризации.
4. Вы везете свой новый счетчик в облэнерго. Там, примерно, пол дня и проводят проверку параметризации счетчика.
5. Едите обратно в РЭС, находите абонентский отдел и пишете там заявление на замену счетчика. После чего, вам назначают человека, который и будет заниматься распломбировкой и новой опломбировкой вашего счетчика.
6. После всей этой процедуры вам необходимо написать заявление о перезаключении договора с РЭС о снабжении электроэнергии по новым тарифам.
7. После этого вы забираете новый счетчик.
8. И главное, не забудьте забрать свой новый договор в РЭС.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Как самостоятельно подключить счетчик

Установка электросчетчика своими руками не требует высокой квалификации. Это можно сделать самому. Нужно только сдать его после монтажа электроснабжающей организации или уполномоченному лицу для опломбирования и ввода в эксплуатацию. Рассмотрим, как правильно подключить электросчетчик.

Самостоятельная установка и подключение счетчика электроэнергии.

Подготовка к подключению

Для подключения электрического счетчика следует внимательно прочитать его инструкцию, так как он может не соответствовать окружающим условиям или правилам ПУЭ. Чтобы впоследствии сдать устройство контролирующим органам, при монтаже нужно учитывать требования нормативных документов. Лучше ознакомиться с ними заранее.

Необходимые инструменты для работы

Сначала следует собрать все, что может потребоваться для работы:

• перфоратор (чтобы навешивать щит);
• кусачки;
• рулетку;
• уровень;
• линейку;
• нож;
• отвертки – простую и индикаторную (для проверки наличия напряжения);
• мультиметр;
• приспособление для снятия оплетки (желательно);
• паяльник (при необходимости).

Чтобы сделать работу качественно, требуется необходимый инструмент.

Надо убедиться в том, что напряжение сети отключено. После этого можно приступать к монтажу.

Схема подключения однофазного счетчика

Схемы подключения прибора могут быть разными, но есть общие правила установки:

1. Перед электросчетчиком должен быть двухполюсный (а в случае сети на 380 В -четырехполюсный) автоматический выключатель для отключения электроэнергии на время ремонта электросчетчика или его замены.
2. После него в цепь должны быть включены еще несколько автоматов – для отключения в случае перегрузок или коротких замыканий. В качестве нагрузки одного из них служат розетки, второго – система освещения. По желанию могут быть установлены еще несколько выключателей отдельно для каждого вида бытовой техники (стиральной машины, холодильника, джакузи и др.), чтобы обеспечить отдельную защиту при использовании этих устройств.
3. В большинстве случаев включается еще коммутационная аппаратура для защиты человека от поражения электрическим током (УЗО). Ее не стоит ставить только в случае старой, ветхой проводки, так как система будет срабатывать постоянно. В этом случае лучше поставить УЗО на каждую розетку, к которой подключается оборудование.

Стандартная схема подключения однофазного счетчика будет выглядеть следующим образом (см. фото ниже).

Схема подключения однофазного счетчика.

Схема для трехфазного счетчика

Подключение трехфазного счетчика производится по той же схеме, только к первым 6 контактам подключаются вход и выход каждой из фаз. Остальные 2 контакта предназначены для нулевого провода. Таким образом, схема подключения такого прибора выглядит так (см. фото).

Виды

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

1. Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
2. Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

1. Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
2. Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
3. Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

1. Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
2. Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
3. Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Требования к электрическим щитам

Функцией щитка является распределение электрических цепей по помещению и защита проводки при замыкании, поэтому в жилых и офисных зданиях он должен соответствовать требованиям:

1. Электрощиток должен обеспечивать подключение, распределение и учет потребленной электрической энергии в отдельном участке сети (квартире, доме, офисном помещении).
2. Имеющиеся щитовые переключатели должны отключать питание отдельных участков цепи без полного обесточивания помещения. Например, автоматами могут отключаться розетки или освещение в комнате или по всему помещению.
3. В составе щита должен быть общий рубильник, при помощи которого отключается напряжение во всем помещении.
4. Корпус щита должен иметь место для подключения контура заземления. На некоторых моделях дверца соединена с корпусам отдельной заземляющей шиной.
5. Щитки оснащаются ушками для опломбирования.
6. Корпус электрощита должен изготавливаться из негорючих материалов (пластика или металла с порошковым напылением краски).
7. Установленные автоматы должны иметь маркировку по зонам или группам обслуживаемых потребителей. Маркировка наносится на внешней стороне щита, а при двухстороннем обслуживании дублируется на задней стороне.
8. Автоматы разделяются шиной типа «гребенка».
9. Должны быть указаны положения «включено» и «отключено» на переключателях.
10. Установленные шины окрашиваются в черный цвет для фазовых проводов и синим — для нулевых.
11. Шина должна обеспечить работоспособность щита при значении тока не менее указанного на вводном автомате.
12. Установка электротехнических устройств должна выполняться по документации, в которой указываются технические параметры, такие как количество автоматов и максимально допустимый ток.
13. На корпусе щитка должна присутствовать маркировка, указывающая на электрическую безопасность. В поле маркировки указывается номинальное напряжение, при котором гарантируется безопасность щитка.
14. К щитку должна прикладываться документация с указанием сертификационных параметров, стандарта изготовления (ГОСТ или ТУ), класса защиты, рекомендаций по монтажу, массы и габаритных данных, номинала тока, частоты и напряжения.

Схемы подключения счетчиков, трехфазные

Как уже упоминалось, трехфазные счетчики используются в электроустановках, спроектированных для работы на трехфазном токе. Еще одно место установки таких счетчиков — ВРУ жилого дома (или учреждения) — там используется однофазный ток, но на вводе имеются три фазы. Поскольку трехфазные счетчики имеют несколько разновидностей, то и схем подключения несколько.

Виды трехфазных счетчиков:

Разберем схему подключения счетчика прямого включения и пару схем для счетчиков полукосвенного включения. Подключение счетчиков косвенного включения рассматриваться не будет, поскольку такие приборы используются на высоковольтных присоединениях с применением высоковольтных трансформаторов тока (ТТ) и трансформаторов напряжения (ТН).

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

• счетчик и щиток;
• монтажные инструменты с предварительно заизолированными ручками;
• изоляторы;
• выключатели (автоматы);
• провода;
• крепежи (винты и гайки);
• измеритель напряжения;
• DIN-рейки.

Щит учетаУстановка счетчика

Далее работаем в таком порядке.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

Установка площадкиГотовим монтажные проводаЗаводим три фазы в счетчик, подключаем нижние клеммыВ клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

ПеремычкаПодключение ОПС

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Нулевая шинаПрикручиваем провод к болту заземления

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

Работа завершена

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Закрываем защитные крышки щита учета, прикручиваем саморезами
