Установка водостоков для частного дома: виды систем, материалы, монтаж и крепление

Как установить жалоба на крышу

• 1 Виды крепежных элементов
• 2 Способы
• 2.1 Способы крепления желобов
• 2.2 Способы крепления сливных труб
• 3 Проведение монтажа
• 3.1 Монтаж водостоков
• 3.2 Монтаж сливных труб
• 4

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Элементы водостока

Для крепления водостоков используются следующие виды крепежных элементов:

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать

Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению

Проведение монтажа

ПВХ водосток

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень;
• рулетка;
• отвес;
• строительный шнур;
• линейка-угольник;
• ножовка по металлу.

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%;
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Материалы для водостоков

Системы водосточных элементов подвергаются влиянию перепадов температур, повышенной влажности, воздействию ультрафиолетовых лучей и других негативных факторов. Поэтому для изготовления желобов, воронок и прочих деталей используются практичные материалы, обеспечивающие долговечность и прочность изделий. Этим требованиям соответствуют несколько видов сырья, которые и служат для создания водостоков.

Металлические водостоки, которые раньше были единственно возможным решением, в настоящее время имеют вполне достойных конкурентов

Особенности пластиковых водостоков

Из всех материалов, служащих основой для производства водостоков, наиболее бюджетным является пластик. Такие системы выпускаются в различных цветах, имеют эстетичный внешний вид и легко монтируются. Пластиковые изделия характеризуются небольшим весом, что позволяет не нагружать кровлю. Поэтому такие желоба и трубы можно крепить на разные варианты крыш.

Пластиковый водосток хорошо подходит для мягкой кровли

Работать с пластиковыми элементами водостока довольно легко. Детали соединяют между собой клеем или специальными муфтами. Пластиковые системы обладают следующими преимуществами:

• гладкая поверхность, обеспечивающая быстрое стекание воды;
• более низкая стоимость, чем у металлических водостоков;
• невысокий уровень шума (до 27 ДБ);
• возможность эксплуатации в температурной диапазоне от -40 до +50 °C;
• лёгкая замена отдельных элементов;
• не подверженность коррозии и гниению.

Отрицательной чертой дешёвых пластиковых водостоков является низкий уровень прочности. Такие характеристики свойственны изделиям низкого качества, поэтому выбирать нужно только жёсткие и прочные желоба, трубы и другие элементы.

Водостоки из металла

Высокой прочностью и долговечностью характеризуются металлические водостоки для крыши. Технические характеристики оборудования зависят от того, какой металл послужил основой для водостока. Наиболее прочны медные варианты, а более доступны желоба из кровельной стали с антикоррозийным покрытием. Существуют также лёгкие алюминиевые водостоки, а также изделия из цинка и титана.

Металлические водостоки стоят дороже пластиковых, но они прочнее и долговечнее

Главным преимуществом металлических водостоков по сравнению с конструкциями из других материалов является их долговечность. Срок эксплуатации желобов из металла значительно превышает продолжительность периода использования пластиковых элементов. Другие преимущества металлических водоотводов выражены в следующем:

• устойчивость к механическим воздействиям, климатическим условиям, перепадам температур;
• различные варианты крепления желобов;
• защищённость от коррозии: медные изделия вообще не подвержены ржавлению, а иные варианты имеют специальное антикоррозионное покрытие;
• возможность окрашивания в любой цвет специальными красками для металла.

Недостатки металлических желобов и воронок заключаются в высокой стоимости и более сложном монтаже. Наиболее практичны медные конструкции, имеющие срок службы более 100 лет

В иных случаях важно приобретать системы, имеющие плотное и толстое антикоррозийное покрытие, а также высокие технические характеристики

Видео: монтаж металлического водостока

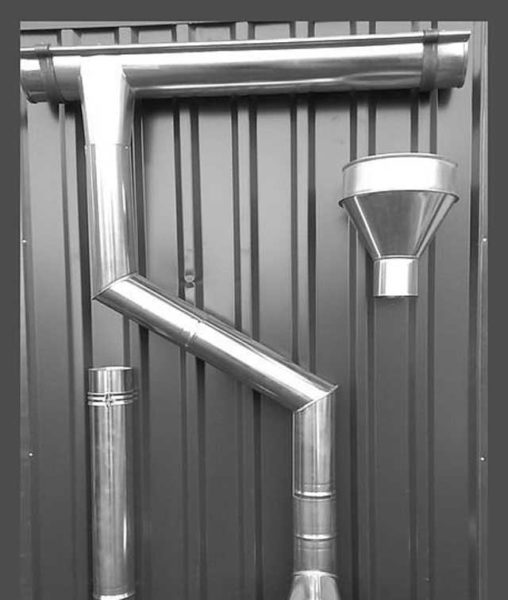

Оцинкованный водосток для кровли

Оцинкованные комплексы для отвода воды с крыши отличаются лёгкостью и практичностью. Они сочетают в себе небольшой вес, срок эксплуатации в несколько десятков лет и простой монтаж.

Оцинкованные системы обладают всеми преимуществами металлических водостоков, но имеют не очень привлекательный внешний вид и быстрее выходят из строя

Износоустойчивые оцинкованные трубы монтируются быстро с помощью хомутов и других простых крепёжных приспособлений. Преимущества оцинкованных водостоков также заключаются в следующем:

• устойчивость к деформации, температурным перепадам, влажности;
• морозостойкость до -60 °C и устойчивость к ультрафиолету;
• огнестойкость при воздействии прямого пламени;
• небольшой вес, исключающий существенную нагрузку на кровлю;
• невысокая стоимость при хороших технических характеристиках.

Отрицательные черты оцинкованных систем выражены в низкой степени шумоизоляции

Поэтому важно учитывать технологию крепления элементов к кровле и фасаду

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Конструктивные элементы слива

На сегодняшний день специалистами рассматривается два типа систем отвода воды с крыши – внешней и внутренней конструкции. Внутренняя конструкция системы водостока используется на крышах плоской формы, где кровельному материалу придаётся определённый уклон в сторону воронки, которая выступает в роли приёмника дождевой воды.

Через такое сливное отверстие, водные массы поступают в водосточные трубы, размещённые внутри постройки или в специально обустроенных технических полостях.

Под внешним сливом подразумевается система, монтируемая на свесах скатной конструкции крыши. Такой вид отвода ливневых вод получил максимальное распространение в большинстве загородных построек, и именно он будет рассмотрен подробно. При этом основными элементами внешней водосточной системы являются следующие составляющие:

• Водосточные желоба, которые предназначаются для сбора ливневых вод, стекающих с крыши домостроения. Такие изделия могут различаться как формой, так и размерами, а также материалом, используемым для их изготовления. После сбора воды она по желобам перенаправляется в водосточные трубы, направляющие водный поток в основной слив.
• Соединительные элементы для желобов. Конструктивно водосточный жёлоб выпускается длиной не более 250 см и поэтому в процессе обустройства системы слива воды с крыши, нужно соединять отдельные элементы между собой. Для этого используют специальные соединители с резиновой прокладкой, обеспечивающей герметичность места стыка, а также компенсацию температурного расширения материалов, из которых изготовлены желоба.
• Угловые переходники для желобов, необходимых для обвода водосточной системы по внутренним углам домостроения. Благодаря таким конструктивным элементам обеспечивается отличная гидродинамика.
• Крепёжные элементы – кронштейны, которые предназначаются для надёжной фиксации желобов к кровле строения. Обычно это элементы напоминающие крюки, на которых подвешивается жёлоб. Такие изделия отличаются своей длиной и конструкцией.
• Воронки для желобов, с помощью которых водный поток, собранный с крыши, перенаправляется в водосточные трубы. Такой конструктивный элемент является обязательным для любой сточной системы и не требует дополнительных мероприятий по герметизации при установке.
• Заглушки для водосточных желобов – специальные элементы, предназначенные для перекрытия водяного потока на краях желобов.
• Водосточные трубы, которые устанавливаются с целью слива водных потоков в отведённое для этого место или резервуар. Такой элемент конструкции монтируется непосредственно под воронкой и надёжно фиксируется к стене.
• Сточное и трубное колено, используемое для отвода воды на определённое расстояние от отмостки вокруг домостроения. Такая конструкция предназначена для изменения направления прокладки сточной трубы.
• Крепёжные хомуты для фиксации сточных труб. Такие кронштейны предназначаются для крепления водосточных труб к стенам здания.

Помимо рассмотренных элементов водостока, могут использоваться защитные колпаки – специальные сетки для желобов, которые предотвращают попадание в сливную трубу разного мусора в виде листьев, веток и других посторонних предметов, падающих на крышу с деревьев. Ведь всем понятно, что грязная водосточная система не сможет в полной мере справиться со сбором и с отводом дождевой воды.

Монтаж водостоков Деке своими руками

Крепление к лобовой доске

Данный метод предполагает крепление на фасад дома толстой доски и применяется в случаях, когда:

• расстояние между стропилами более 60 см, что не дает возможность надежно закрепить желоб;
• установка водостока выполняется в жилом доме, то есть уже при наличии кровли.

Таким образом, монтаж водостока Деке на лобовой доске позволяет закрепить воронки и кронштейны именно там, где необходимо.

Установка на лобовую доску желобов Деке выполняется посредством специальных пластиковых кронштейнов.

Крепление на стропила и обрешетку

В том случае, когда установка водостоков выполняется до выполнения кровельных работ, необходимость в монтаже на лобовую доску отпадает. В таком случае крепление выполняется одним из следующих способов:

• если расстояние между стропилами не превышает 60 см, то на нижнюю сторону стропил закрепляются длинные металлические кронштейны, которые могут быть подогнуты для обеспечения необходимого наклона в сторону воронки;
• в случае невозможности надежно закрепить желоб из-за большого шага стропил поступают следующим образом: прямо к деревянной обрешетке крыши крепят металлические пластины-удлинители, сгибая их под нужным углом, а уже на них закрепляют пластиковые кронштейны.

У обоих методов установки кронштейнов для желобов есть свои особенности и плюсы. Специалисты рекомендуют самый простой и вместе с тем часто используемый способ — монтаж кронштейнов на лобовую доску.

Краткое руководство по установке водостоков Деке

Для того, чтобы ливневая канализация работала должным образом, при монтаже следует руководствоваться достаточно простой инструкцией. Разберем пошагово порядок установки ливневки Деке своими руками:

Установка подходящих кронштейнов одним из вышеперечисленных способов.

Установка водоприемных воронок.

Крепление желобов к кронштейнам посредством фиксаторов.

Монтаж на желоб и воронку слива специальных защитных сеток, препятствующих проникновению листвы и мусора в водосточную систему ливневой канализации.

Крепление водосточных труб посредством хомутов к стенам дома.

Подсоединение труб с помощью колен, имеющих угол наклона 45°, к воронкам.

Нижние концы водосточных труб заводятся в дождеприемник либо соединяются с угловыми коленами для отвода воды от фундамента.

Для правильной работы системы водоотведения следует устанавливать желоба таким образом, чтобы свеса крыш располагался примерно по их центру.

https://youtube.com/watch?v=LzAw9Sp32yA

Монтаж водосточный системы является основным этапом внешней отделки частного дома. Правильно проведенная установка ливневой канализации Деке серии Стандарт или Люкс обеспечит не только бесперебойную эксплуатацию кровли и обеспечит привлекательный внешний вид, но и предотвратит преждевременное разрушение фундамента и дома в целом.

( 1 оценка, среднее 5 из 5 )

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Рекомендации по проектированию перед установкой

Разрабатывая проект для обустройства водосточной системы, важно неукоснительное соблюдение определенных технологических предписаний: лишь таким образом может быть достигнуто качественное отведение атмосферных осадков с поверхности кровли.

При этом необходимо учесть следующее:

1. Оптимальную форму водостоков. На двухскатных крышах чаще всего устанавливают два отдельных желоба. Для оснащение четырехскатных конструкций используется установка желоба водостока сплошного типа, состоящего из нескольких частей. Его сооружение осуществляется при помощи угловых соединительных элементов.
2. Число стояков. Стояки полимерных водосточных желобов устанавливаются чрез каждые 12 м. Если желоб, который обычно повторяет размер карниза, длиннее 12 м, потребуется использовать пару стояков. Стандартные водоприемные воронки в таком случае дополняются компенсирующей воронкой.
3. Целесообразность применения компенсирующих воронок. Их применяют обычно в тех случаях, когда общая длина желоба превышает 12 м, или, когда возникают технические трудности с расширением (обычно это бывает из-за стенок соседних зданий, если они расположены впритык). Кроме того, компенсирующими воронками нередко оснащается сплошная водосточная система по периметру кровли.
4. Подбор желобных держателей. Монтаж водосточных труб осуществляются при помощи крюкообразных кронштейнов различной длины. Крепление длинных держателей осуществляется на обрешетку до того, как уложено покрытие. Фиксацию коротких элементов на лобовую доску можно провести в любое удобное время. Нередко это делают по завершению кровельных работ.
5. Уклон желобов. На этот параметр влияет марка используемой системы. Производители обычно рекомендуют уклон в пределах 2-5 мм, из расчета на 1м погонный. Обустройство уклона должно осуществляться в ту сторону, где располагается водоприемная воронка. Для этих целей используются смещенные по высоте кронштейны.

Настоятельно рекомендуется определить точки установки стояков еще на этапе проектирования. При этом не должно страдать визуальное восприятие экстерьерной композиции. Чаще всего их монтируют на углах здания. Еще одним вариантом их размещения может стать созданная эркером ниша или центр стены: это делают в тех случаях, когда там размещается приемная точка ливневой канализационной системы.

Если атмосферная вода сбрасывается на отмостку, то стояки нужно разместить так, чтобы при этом не страдали пешеходные дорожки, вентиляционные отдушины и входы в подвалы. Проектировать водосточные системы для каркасных построек – более сложное занятие, так как там потребуется ориентация вертикальных линий по несущим каркасным стойкам. То же самое касается и зданий, обшитых сайдингом.

Монтаж внутренней системы водостока. Пошаговая инструкция

Трубы монтируются в коммуникационном канале, чтобы при необходимости получить к нему доступ. После произведенных расчетов установка проводится в несколько этапов.

1. Разметка для креплений и проделывание отверстий под них.
2. Определение точки, где стояк будет выходить к перекрытию.
3. Определение места монтажа водоприемных воронок.
4. Монтаж кронштейнов. Если вы покупаете водосточную систему в сборе, то все крепежные элементы уже входят в комплектацию.
5. Установка патрубка, который отводит воду из стояка в ливневую канализацию. Другой вариант – выведение его просто за пределы дома.
6. Герметизация точки вывода.
7. Монтаж стояка.
8. Установка ревизионных отверстий на высоте 1 м от пола.
9. Герметизация соединений стояка.
10. Монтаж воронки и герметизация швов.
11. Заделывание скатов воронки кровельным материалом.
12. Монтаж решетки на поверхность воронки для исключения попадания в систему мелкого мусора.

После монтажа нужно проверить эффективность работы системы.
