Как построить деревянный туалет на даче своими руками

Подготовка

• Сколотить площадку-пол и зашить досками, оставив отверстие. Доски покрыть антигрибковым составом в два слоя
• Установить готовую площадку на основание
• Сколотить переднюю и заднюю стенки, обшить их вагонкой.

Сборка конструкции

• Согласно чертежу установить обе стенки

• Стенки крепятся к площадке-полу с помощью технологичных досок (потом их убрать)
• Выполнить обрешетку и покрыть гидроизоляционным составом
• Крыша сооружается из досок внахлест, фиксируется кровельными саморезами и покрывается коньком
• Установить дверной блок и обрамить проем наличником

Размеры дачного туалета типа шалаш не велики. Не забудьте установить под крышей фрамугу для проветривания, которая тоже будет треугольной формы.

Смотрим видео, сборка клозета для дачного участка:

Кровельным материалом для Шалаша может служить:

1. Профнастил
2. Шифер
3. Оцинкованные гофролисты
4. Иные материалы

Строить или покупать

Что выгоднее — купить готовую модель домика или построить по чертежу дачный туалет типа шалаш самостоятельно? Если вы сомневаетесь, что справитесь с монтажом септика самостоятельно — купите готовые изделия. Но смастерить домик из деревянной основы и обшить вагонкой может любой хозяин дачи.

Для работы будут нужны:

• Ножовка
• Рубанок
• Молоток
• Отвертка
• Саморезы
• Гвозди.

Имея элементарные умения в использовании данного инструментария, вы сможете возвести собственноручно домик для дачного туалета.

Примерный расход

• Две доски обрезных (6 и 4 метров)
• Доска половая — 4 штуки по 6 метров
• Вагонка длиной 3 метра — от двух до четырех пачек (в зависимости от внутренней обшивки)
• Пергамин — минимум 4 м
• Рубероид — 1,5 метра
• Песок — 2 ведра
• Гвозди оцинкованные — 2 кг
• Гвозди для вагонки (без шляпок) — 2 кг
• Гвозди для шифера — 20 шт
• Саморезы — пригоршня
• Шифер — 2 листа (8-волновой)
• Лист оцинкованного железа для конька — 1 шт
• Дверь с фурнитурой — 1 шт
• Антигрибковая жидкость

Советы мастеров

1. Как сделать туалет на дачном участке? Чтобы ваш дачный туалет был устойчивым, и его не сдуло порывами ветра, надежно зафиксируйте низ строения.
2. Устанавливайте конструкцию примерно на 20 сантиметров выше уровня грунта.
3. Не проводите обшивку строения над ямой: сначала установите пол и сидение для туалета. После в стороне соорудите каркас, и перенесите его на готовое основание. В одиночку с этим не справиться — необходима помощь еще двоих человек.
4. Контролируйте вертикаль и горизонталь уровнем на всех этапах монтажа.
5. Дверной блок должен открываться наружу, иначе вход в строение будет затруднительным.
6. Позаботьтесь о световом окне, чтобы днем не включать свет.
7. Между деревянным каркасом и каменным основанием должен быть гидроизоляционный слой (рубероид).
8. Если стены не обшиты виниловой вагонкой, их окрашивают краской.
9. Не забывайте обрабатывать деревянное полотно антисептиком.

Как видите, построить самостоятельно хороший септик во дворе несложно. Вам необходимо лишь обладать навыками владения рабочими инструментами и составить подробный чертеж.

Делаем все весело и под музыку, так работают профессионалы:

https://youtube.com/watch?v=WPAz_o98i3E

Также следует рассчитать количество строительного материала, чтобы не ездить лишний раз в строймаркет. Самым оптимальным дизайном для дачной уборной будет домик в стиле шалаша. А выгребной сток лучше сделать из бетонных колец. Насчет дренажной системы вы решите сами. Но для чистого воздуха лучше подойдет абсолютная гидроизоляция, чем дренаж.

Изготовление выгребной ямы

Выгребные ямы могут изготавливаться из монолитного бетона, кирпича, пластиковых ёмкостей и бетонных колец. Использование для постройки выгребной ямы баков из металла, не рекомендуется, поскольку со временем, стенки железного бака подвергнутся коррозии и нечистоты начнут загрязнять почву.

Выгребная яма из монолитного бетона

Для изготовления вам понадобятся:

• Цемент.
• Песок.
• Мелкий щебень.
• Арматура.
• Жидкое стекло.
• Проволока для вязки арматуры.
• Опалубка.
• Бетономешалка или емкость для изготовления раствора и лопаты.

Выгребная яма из монолитного бетона

Правильный порядок работ для изготовления выгребной ямы из бетона, заключается в следующих действиях:

1. Выройте котлован.
2. Утрамбуйте дно котлована и засыпьте его песком.
3. Установите прутья арматуры на дно и свяжите их проволокой.
4. Изготовьте цементный раствор и залейте им дно котлована слоем 15-20 сантиметров.
5. После высыхания цементного раствора, установите на стенки котлована, предварительно изготовленную арматурную решётку.
6. После связывания арматуры, установите по периметру стенок котлована – опалубку. Устанавливая опалубку, учитывайте тот факт, что бетонные стенки ямы должны быть выше уровня грунта 10-20 сантиметров, это позволит избежать попадания дождевой или талой воды в яму.
7. Залейте опалубку цементным раствором.
8. Когда раствор полностью высохнет, снимите опалубку.
9. Для дополнительной герметизации ямы, обработайте стенки и дно, жидким стеклом или битумной мастикой.

Выгребная яма из кирпича

Для ямы из кирпича понадобятся:

• Качественный кирпич.
• Цемент.
• Песок.
• Арматура.
• Битумная мастика.

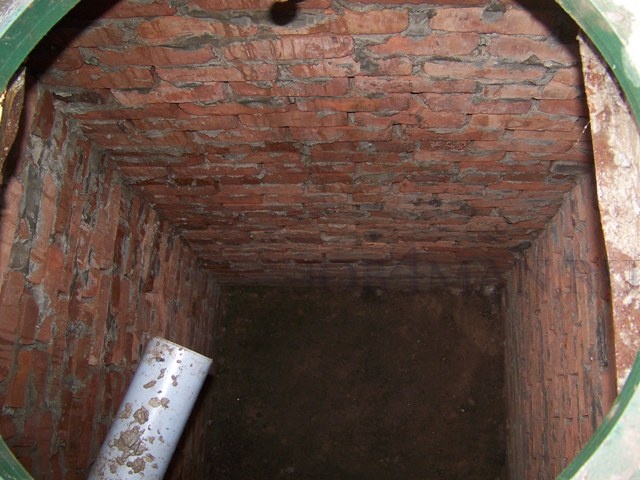

Выгребная яма из кирпича

Чтобы изготовить выгребную яму из кирпича:

1. Выройте котлован.
2. Также как и в варианте с монолитным бетоном, произведите заливку и армирование дна ямы.
3. Произведите кладку кирпича по периметру стенок ямы.
4. После высыхания цементного раствора в кладке, произведите ямы.
5. Обработайте стены битумной мастикой.

Выгребная яма из бетонных колец

Выбрав вариант выгребной ямы из железобетонных колец, учтите, что для их перемещения вам понадобится специальная техника. Яма делается следующим образом:

1. Выройте котлован круглой формы, размер котлована должен позволять свободно помещать в него бетонные кольца.
2. С помощью крана установите в котлован кольца. Следите за тем, чтобы бетонные кольца вставали ровно, без перекосов и щелей.
3. Заделайте зазоры между кольцами цементным раствором.
4. Засыпьте грунтом пространство между стенками котлована и кольцами.
5. Залейте дно котлована цементным раствором, для повышения прочности дна, можете предварительно провести армирование.
6. Обработайте швы между кольцами жидким стеклом или битумной мастикой.

Выгребная яма из бетонных колец

Выгребная яма из пластиковой емкости

Данный вариант выгребной ямы самый лёгкий в производстве, но требующий затрат на приобретение вместительной пластиковой ёмкости. Форма ёмкости должна позволять свободно откачивать из неё нечистоты. Для установки пластикового бака вырывается яма. После помещения емкости в котлован пространство между стенками бака и котлована засыпается грунтом.

Выгребная яма из пластиковой ёмкости

Следует отметить, что все перечисленные варианты выгребных ям, можно делать без герметичного дна, только с фильтрующим слоем из щебня или песка. Этот способ устройства выгребной ямы позволяет снизить скорость накопления нечистот, за счёт ухода жидкости непосредственно в почву. Но не герметичные выгребные ямы, запрещены санитарными нормами.

Также при строительстве выгребной ямы не забывайте об отдушине для выхода горючих газов, образующихся при разложении органических веществ и при их значительном скоплении, создающих условия для возгорания.

Дачный туалет деревянный — строим сами

Определяемся — будет ли выгребная яма или это будет дачный туалет, относящийся к пудр-клозетам. На решение копать или не копать яму повлияют, помимо прочего, следующие местные факторы — высота залегания грунтовых вод, дистанции до ближайшего колодца и до здания дачи. Если грунтовые воды залегают всего лишь в трех метрах от поверхности земли, то создание выгребной ямы невозможно — нечистоты отравят колодцы, расположенные поблизости и поэтому местная СЭС разрешения на строительство не даст. Приемлемым расстоянием от выгребной ямы до ближайшего колодца считаются 30 м, до здания — 15 м.

Использовать в качестве выгреба просто отрытую и застеленную необрезной доской яму санэпидемстанция запретит в любом случае.

Чтобы построить туалетный домик, вам понадобится следующие материалы: листы дсп или фанеры, брус (100х100 и 50х50 мм), гвозди L=80 мм, саморезы по дереву L=40 мм, лист шифера или оцинковки, листы пенопласта (для утепления). Инструменты: молоток, отвертка и шуруповерт, рубанок и пила, стамеска и рулетка.

Домик для дачного туалета деревянного лучше собирать и обшивать не на месте размещении туалета, а в стороне — так будет удобнее. Выполняем каркас из бруса 100х100 мм трехметровой длины. Брус для каркаса и рамы нужно крепить соединением «вполдерева» — для этого в местах соединений вынимается половина толщины бруса с тем, чтобы два бруса были соединены идеально, без выступов и перекосов. Как правило, дачный туалет выполняется в следующих размерах: высота — 2100 мм, ширина — 1000 мм, длина — 1500 мм

Внимание: длину 3-х метрового бруса не уменьшайте — она понадобиться для укрепления готового туалетного домика на его месте, в качестве опорных свай.

После формирования каркаса туалетного домика, отшлифуйте места соединений. Проверьте диагонали, используя капроновую нить.

Отмерьте расстояние в 500 мм от пола, закрепите на этой высоте брус 500х500 мм для опоры сиденья — по трем сторонам туалетного домика и между двух стенок, отступив от задней стены 1000 мм.

Для изготовления стульчака возьмите толстую фанеру или дсп и вырежьте в ней отверстие необходимых размеров. Прикрепите лист фанеры (дсп) с вырезанным отверстием стульчака к установленной для этих целей раме.

Обшивка стен и пола туалетного домика выполняется листами ДСП, толстой фанеры или обрезной доской, закрепляемых саморезами по дереву. Для утепления стенок воспользуйтесь листами пенопласта. Пространство от пола до стульчака зашивается, как и стены. Если туалетный домик будет использоваться для пудр-клозета, потребуется дверца соответствующего размера с одной из сторон — через нее будет извлекаться емкость для нечистот.

Крыша дачного туалета формируется поперечным брусом с созданием уклона к задней стенке туалета, покрывается шифером или оцинковкой.

Для двери собираем раму с двумя промежуточными перемычками, делаем обшивку двери из листов фанеры или дсп.

Выставляем готовый домик на место, предварительно пробив в расчетных точках углубления под сваи, воспользовавшись полой металлической трубой чуть меньшего размера. Перед выставлением конструкции домика, покройте сваи, части каркаса и обшивки, обращенные к земле слоем битума. Между землей и нижней частью туалета проложите гидроизоляцию (пвх-пленку или рубероид).

Как установить торфяной туалет?

Существует модель сортира, приносящая двойную пользу. Это компостный туалет, который становится поставщиком удобрения для садовых культур. Рассмотрим да варианта – обычный и биологический.

Шаг #1. Обустройство выгребной ямы

Чтобы обеспечить бесперебойную работу унитаза, недостаточно выкопать выгребную яму и установить на нее помост. Во время эксплуатации подобной кустарной конструкции по загородному участку будут распространяться неприятные запахи. Также есть большая вероятность обрушения стенок выгребной ямы.

Во избежание неприятностей необходимо укрепить стенки выгребной ямы с помощью шлакоблоков или кирпичей, а в отверстие следует засыпать торф. Он способствует устранению неприятного запаха и упрощает переработку отходов в удобрения, повышающие урожайность огорода.

Устройство туалета для дачи представляет собой совмещение 2 частей конструкции:

Верхней. Оборудование предполагает наличие сиденья или пьедестала, что зависит от выбранной конструкции. Все отходы попадают в эту часть, а затем опускаются в выгребную яму. Система может быть подключена к септику.
Нижней. В выгребной яме находится торфяной слой и выполняется переработка отходов

Важно, чтобы яма была закрытого типа, в противном случае часть отходов попадет в грунт и в подземные воды

Обе части садового туалета могут иметь любую ширину и глубину, габариты конструкции зависят от потребностей владельцев загородного участка. Рекомендуемые параметры: выгребная яма должна быть не менее 1 м, а стульчак – не меньше 40 см.

Владелец загородного участка должен знать, что для нормальной работы уличной модели не достаточно выкопать выгребную яму и сделать помост. Процесс установки подразумевает действия по надежному укреплению конструкции. Необходимо обеспечить надежную основу и принять меры во избежание неприятных запахов. Выгребную яму надо не только выкопать, а еще и укрепить.

Установка уличного дачного унитаза довольно проста. Это практически исключает возможность возникновения ошибок монтажа и неудобства при использовании оборудования

Шаг #2. Монтаж биотуалета на торфе

На загородном участке часто устанавливают торфяной биотуалет, который может быть переносным или установленным стационарно. Установка подобной конструкции не сложная и не требует особых умений.

Работа торфяного биотуалета основывается на компостировании – отходы превращаются в компост с помощью биологически активных компонентов. Роль компонентов играет торф или его смесь с опилками.

Торф – натуральный компонент, который имеет множество достоинств. Основные из них – это безопасность, экологичность и возможность использовать полученный компост в качестве удобрений.

Садовый торфяной туалет обладает преимуществами:

• Портативность. Кабинку можно монтировать на любом садовом участке, а в случае необходимости перемещать без использования спецтехники.
• Может служить временным туалетом во время строительства дома, до момента организации канализации.
• Легкость монтажа и обслуживания.

Конструкция биотуалета торфяного типа включает главные элементы:

• Верхний резервуар. В нем хранится торф и механизм распределения.
• Нижний резервуар. В емкости с объемом 44-230 литров выполняется переработка отходов. На нее устанавливают унитаз с крышкой.
• Вентиляционная труба. Она устраняет неприятные запахи.

Туалет торфяного типа успешно функционирует благодаря биологическим процессам разложения отходов. Нечистоты попадают в нижний резервуар конструкции и перемешиваются с торфом, превращаясь в среду питания микроорганизмов, которые делят их на составляющие: твердые отходы, жидкие фракции и газообразные компоненты.

Чем прямее будет труба, тем эффективнее будет выполняться процесс вентиляции. Правильно подобранная конструкция снизит вероятность появления резких неприятных запахов в кабинке и за ее пределами.

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Расположение туалета на участке

В первую очередь нужно узнать, – насколько близко к поверхности вашего участка находятся грунтовые воды. Если грунтовые воды находятся ближе чем 2,5 метра к поверхности, то по санитарным нормам, выгребную яму делать нельзя. Спасти положение в такой ситуации, поможет пластиковая ёмкость для нечистот, расположенная на небольшой глубине.

Во вторых не располагайте туалет в низинах, это может привести к быстрому заполнению выгребной ямы во время сильного дождя, или в период таяния снега.

В третьих учитывайте фактор запаха, как бы хорошо не был изолирован туалет, неприятные испарения всё равно будут просачиваться из выгребной ямы и портить воздух в округе. По этой причине, лучше всего расположить туалет вдали от жилья и мест отдыха.

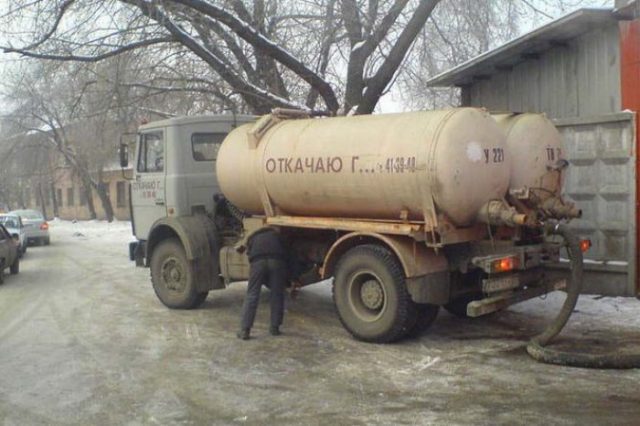

В четвёртых выгребная яма любого туалета нуждается в очистке, поэтому при выборе места для туалета, продумайте возможность беспрепятственного подъезда к нему ассенизаторской техники.

Туалет в доме — выгребная яма на улице

Такая конструкция дачного туалета называется люфт-клозет, она совмещает в себе принципы конструкции классического деревянного туалета-уборной и обычного домашнего санузла. Туалетную комнату располагают либо в самом здании, либо в пристройке к нему. Внешне помещение такого санузла похоже на обычный туалет в доме — унитаз со сливным бачком. Только унитаз соединен не с канализационной системой, а с выгребной ямой определенной конструкции. Кроме того, обязательно потребуется принудительная вентиляция в люфт-канале, тяга в котором обеспечивается либо разницей температур, либо вытяжным вентилятором.

Люфт-клозет в качестве пристройки к основному зданию подойдет только в районах севера и средней полосы, пристройку нужно выполнять только на северной стороне дачи и только к наружной стене. Помещение туалета необходимо оснастить форточкой, лучше всего между комнатами дачи и туалетом устроить промежуточный коридорчик, установив в него, к примеру, мойку. В более южных районах проникновение неприятных запахов устранить не получится. Однако дачный туалет такой конструкции можно устроить и вне здания — на дачной территории.

Самым сложным элементом люфт-клозета является выгребная яма, выполняющая роль простейшего септика. Ее общий объем рассчитывается, исходя из общей численности дачников — примерно 1 м3 на каждого (при условии очистки выгреба раз в квартал). Как это ни неприятно, но потребуется следить за объемом нечистот в выгребной яме — максимальный уровень не должен быть выше, чем на полметра от нижнего люка, которым оснащена яма.

Люфт-клозет: 1 – песчаная подготовка; 2 – бетон; 3 – цементная штукатурка; 4 – глиняный замок; 5 – кирпичная кладка; 6 – насыпной грунт; 7 – рулонная гидроизоляция; 8 – двойная крышка с утеплителем; 9 – железобетонное перекрытие; 10 – приемная воронка; 11 – помещение туалета; 12 – люфт-канал; 13 – дефлектор.

Общая конструкция выгребной ямы следующая: она на 600-800 мм заводится под помещение дачного туалета, пристроенного к зданию; ее глубина в наименьшей точке (под помещением туалета) составит 1000 мм, затем идет уклон по направлению от здания до низшей точки, глубина которой 2000 мм. Ширина выгреба от минимальной до максимальной глубин — от 2500 до 3000 мм. В конце выгребной ямы выкладывается выгребной люк (его размеры: высота порядка 600-800 мм, ширина — 700 мм, длина — 800 мм), он полностью находиться под землей, на поверхности лишь чугунная крышка с ручками. Вторая крышка люка — деревянная, устанавливается ниже чугунного люка (на отметке перекрытия). Между крышками нужно проложить утеплитель — войлок, минвату и т.п.

Стенки выгреба сначала покрываются отмосткой из жирной глины, затем закрываются кирпичом или бетонными блоками, скрепленными раствором цемента и песка (соотношение песок:цемент, как 1:3), с последующим оштукатуриванием и железнением (нанесением затирки из чистого цемента слоем в 2-3 мм). Дно выгреба отливается из железобетона, толщиной около 100 мм, поверху наносятся один-два слоя битума.

Сточная труба от унитаза проводиться к выгребу вертикально. Ее диаметр должен составить 100-150 мм, она может быть стальной, чугунной, бетонной, керамической или асбестоцементной. Ввод сточной трубы нужно спустить в выгребную яму на 600-700 мм от верхнего перекрытия выгреба. Рядом с ней размещают ввод вытяжной трубы, дистанция от ее отверстия до отверстия сточной трубы должна быть не менее 300 мм по вертикали. Принцип работы вытяжной системы люфт-клозета следующий: воздух из помещения санузла будет поступать в выгреб, оттуда — через вытяжную трубу из-за тяги, создаваемой электрическим вентилятором или обогревом (для этого можно использовать дымовую трубу кухни, проведенную вплотную к вытяжке, или установить в вытяжку патрон с обычной электрической лампой в 25 Вт). Проследите за герметичностью соединения элементов вытяжки — от этого будет зависеть качество ее работы.
