Как защитить дом от молнии?

Как защитить дом от грозы?

Попадание молний в здания сопровождается пожарами.
Последнее нашумевшее происшествие случилось 22 августа 2017 года, когда
удар пришелся на здание апелляционного суда Харьковской области.
Возгорание началось с крыши, затем огонь дошел до второго и первого
этажа. Общая площадь пожара составила 1500 кв.м. И это далеко не
единственный такой случай. Из-за грозы часто случаются пожары и в
частных домохозяйствах.

Вероятность попадания зависит от многих факторов: высоты
расположения, размещению поблизости более высоких зданий и т.д. Если дом
стоит на холме, вероятность выше, чем если бы он стоял где-то внизу.
Также, если рядом расположены более высокие здания, вероятно что молния
попадет именно в них.

Но, даже если здание стоит в низине, вероятность попадания
все равно остается. Это может быть вызвано стечением обстоятельств.
Например, в то время, как пошел дождь, грозовое облако сформировалось
как раз над Вашим домом. Удар придется на крышу или ближайшее высокое
дерево. Чтобы не случилось пожара, поставьте громоотвод.

Это длинная мачта с заземлением, установленная на самой
высокой точке здания. Через нее электричество отводится в землю, где
закопанный металлический куб — такая конструкция лучше проводит
сверхвысокие токи. Заземление громоотвода должно быть независимым и никак не соприкасаться с заземлением сети. Лучше их развести на максимально возможную дистанцию.

Если заземление громоотвода и электросети соприкоснется, то
импульсный разряд попадет в дом через розетки. Грозовому току все
равно, по чему течь — фазе, нейтрали или заземлению.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

1. Непосредственно на крыше.
2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

• Стержень.
• Трос.
• Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Как и куда отдавать напряжение

Токоотводы обычно делают из толстой стальной проволоки диаметром порядка 6-ю мм. Их спускают с крыши до уровня грунта, закрепляя скобами к стене дома, а затем погружают в землю до заземлителя. С молниеприемниками токоотводы соединяют при помощи пайки, сварки или болтов, а с заземлителем – сваркой или пайкой с твердым припоем, причем площадь соединения должна быть примерно в 2 раза больше сечения используемой проволоки. При защите деревянного дома необходимо закрепить токоотводы на расстоянии не ближе 150 мм от стен. Если же дом возведен из кирпича, керамических или газобетонных блоков и других огнестойких материалов, токоотводы можно спрятать в штробы или расположить в тени водосточных труб, чтобы сделать их малозаметными.

Количество токоотводов определяют исходя из размеров объекта, но на коттедж площадью 150-200 м2 их должно быть как минимум два, находящихся на расстоянии от ю до 20 м друг от друга. Нужно постараться спроектировать систему молниезащиты так, чтобы длина каждого токоотвода, то есть расстояние от точки удара молнии до земли, была как можно меньше. В токоотводах не должно быть петель и должно быть минимальное количество поворотов, а лучше и вовсе обойтись без них. Токоотводы лучше закрепить на стене, противоположной входу в дом, в разных углах здания.

В качестве заземлителя в сухом грунте можно использовать два стальных прута, забитых на глубину 2-3 м. Их следует расположить на расстоянии не менее 3 м друг от друга и соединить под землей на глубине примерно 0,5 м проволочной перемычкой, посередине которой припаять токоотвод.

Выбираем электро генератор для дачи – какой лучше?

От стены дома заземлитель должен быть удален на расстояние не менее 1 м. Если уложить его ближе, то будет опасность возникновения пробоя, при котором ток может замкнуться на внутренние коммуникации коттеджа, причем не только на его электропроводку, но и на отопительные или водопроводные трубы. Конечно, точный расчет всех расстояний лучше доверить специалисту. Кстати, правильно выполненное заземление играет главную роль в снижении негативного воздействия вторичных факторов от попадания молний.

Рисунок 2 : Куда отдать напряжение в схеме заземления дома

1. Металлический контур вокруг дома
2. Один глубокий штырь
3. Три малых штыря
4. Фундамент с сеткой из арматуры

Местные условия

Определение вида и характеристик молниезащитной системы в значительной мере зависит от типа крыши здания. Так, если рядом расположены деревянный и металлический объекты, разряд «выберет» второй вариант. Это, однако, не означает, что неметаллические кровельные материалы сами по себе спасают от прямого попадания молнии. Здания с такой крышей также надо обязательно защищать. Сделать это можно как при помощи стержней, так и с использованием тросового или сетчатого молниеприемника.

Существует мнение, что металлические покрытия, в частности профнастил и металлочерепица, сами по себе играют роль молниеотвода. Это не так – защита нужна и таким коттеджам, и в данном случае специалисты рекомендуют использовать классический стержень. В то же время кровля из металла может повысить безопасность дома, нивелируя вторичные последствия от попадания молний и предотвращая скачки напряжения в домашней сети. Но для этого надо заземлить кровельное покрытие.

Если дом находится на возвышенности, а также вытянут вверх (то есть его высота превышает длину), то для него нужна усиленная система молниезащиты, большое количество приемников молний и большие толщина или диаметр применяемых материалов. Нужно учитывать и электрическую проводимость грунтов. Например, риск попадания молний в строения, находящиеся вблизи водоема или в заболоченной местности, выше.

Деревья, превышающие по высоте дом и расположенные на расстоянии З’Ю м от коттеджа, несут опасность во время грозы. От прямого попадания молнии они могут расколоться и нанести ущерб строению. Поэтому по стволу самого ближнего к дому дерева следует спустить проволоку, выступающую над кроной дерева на 20-30 см. Сверху ее нужно прикрутить жгутом к стволу или ветвям, а под землей присоединить к заземлителю. В случае планирования участка «с нуля» нужно учесть этот фактор и посадить рядом с домом низкорастущие, например фруктовые, деревья и кустарники. Более высокие в зрелом возрасте клены, тополи и т. д. лучше вынести к удаленному периметру участка.

Ветрогенератор для дачи своими руками

Варианты громоотвода

Есть три варианта, как сделать молниеотвод в частном доме крытым профнастилом

Вертикальный стержень.

Самый распространённый и эффективный громоотвод. В основном представляет собой стальной штырь диаметром около 10 мм, высотой до 2 метров. Нередко, особенно в самодельных версиях, в качестве основы берётся металлоконструкции различного проката – уголок, прямоугольник, круг. Может крепится как на самом доме, так и на отдельно стоящем столбу в непосредственной близости. Грозовой разряд принимается только в одной точке, поэтому стержень подходит для сооружений с металлической кровлей небольшой площади.

Трос по коньку.

Представляет собой трос, параллельно закреплённый на безопасной высоте (не менее 50 см) от конька с помощью небольших штырей на противоположных фронтонах. Хорошо подходит для кровли из шифера или иных не проводящих электричества материалов. При этом площадь сечения проводника-приёмника должна быть не менее 50 мм². Особенность такой системы в том, что с каждой стороны дома монтируется заземление. Однако плюс этого в том, что сектор защиты увеличивается – по всей длине крыши, а не в одной точке, как в первом случае.

Тросовый громоотводИсточник izion.pro

Грозовой приёмник монтируется в виде сеточной структуры по всей площади крыши из проводника диаметром не менее 6 мм с величиной сторон ячейки от 3 до 12 метров. При этом высота конструкции небольшая – около 15 см от кровельного материала. Подобный вариант подходит для защиты кровли большой площади – коттеджей, многоквартирных домов, теплиц, оранжерей.

Фальцевая кровля в качестве громоотводаИсточник domstrousam.ru

Процесс монтажа

Как только все необходимые данные получены, можно приобретать все части для громоотвода и начинать его сооружение. Необходимо внимательно осмотреть крышу и выбрать на ней наивысшую точку. Если речь идет о плоской кровле, то ей может послужить крыша домика, который предназначен для выхода на крышу. В этой точке фиксируется молниеприемник. В его роли может выступать обычный металлический штырь или отрезок медной арматуры. Сечение выводится по калькулятору. Высоты мачты должно быть достаточно, чтобы молния не могла попасть в другие элементы крыши. При необходимости мачта громоотвода фиксируется на растяжках, чтобы ее не снесло ветром и разрядом молнии.

Совет! Между кровлей и штоком мачты должна быть прокладка из диэлектрика, которая не даст разряду молнии пойти дальше.

В качестве мачты может быть использована не металлическая труба, а деревянный брус. Именно на него необходимо закрепить молниеприемник. К последнему осуществляется подвод промежуточного звена громоотвода, который должен состоять из медной проволоки большого диаметра. Кабель громоотвод должен быть кратчайшим путем спущен к земле. При этом отличным решением будет в качестве короба использовать систему сбора дождевой воды. в этом случае можно будет не переживать, что кабель будет сорван ветром.

Рядом с домом, в точке, куда будет опущен кабель, необходимо выкопать приямок. Его глубина должна быть не больше 80 см. При этом его расположение подбирается в четырех или трех метрах от дома. Лучше выбрать такое место, где редко ходят люди и не ставят автомобили. После этого в землю забиваются металлические штыри в виде вершин треугольника. Они должны быть соединены между собой посредством металлической планки или уголка, которые привариваются сверху. Длина прута должна составлять минимум два метра, а расстояние между ними высчитывается на калькуляторе. Толщина арматуры для громоотвода должна быть не меньше 12 мм. Провод, идущий от молниеприемника, соединяется с заземлением. Далее приямок можно закопать. Видео с процессом установки громоотвода есть ниже.

Молниезащита и заземление дома должны прослужить срок сопоставимый с жизнью здания

В современных нормативах по молниезащите сделан упор на применении устойчивых к коррозии металлов – оцинкованная и нержавеющая стали, алюминий и медь. Это основа долговечности молниеотводов для загородных домов.

Но не все так просто. От создателей молниеотводов требуется знание и опыт о совместимости различных металлов в одной системе. Речь идёт о электрохимической коррозии, при которой происходит разрушение соединений различных металлов на воздухе и быстрый износ частей заземлителей, состоящих из разных металлов.

Особое внимание требует применение оцинкованной стали в молниезащите частных домов. Современная наука доказала переоценённые коррозиестойкие качества оцинкованной стали

Широко распространённые в предложениях по громоотводам для дачных домов оцинкованные заземлители покрываются ржавчиной на следующей год, если выполнить требование по уравниванию потенциалов ПУЭ (правила устройства электроустановок) и соединить арматуру железобетонного фундамента и заземляющее устройство.

Для создания долговечного громоотвода невозможно ограничиться выбором лучшего материала. «Вечный» медный молниеприемный стержень можно установит так, что он упадет при порыве ветра. Дорогостоящий престижный медный проводник проложить на кровле так, что крыша потечёт.

Молниеотвод частного дома должен быть технологичным, то есть применяемые материалы и изделия должны обеспечивать удобный и быстрый монтаж без повреждения конструкции дома и инженерных систем.

Современная технология молниезащиты, разработанная в Европе и основанная на применении изделий заводской готовности из долговечных материалов соответствует этому критерию.

Добросовестный производитель создает гамму молниеприемников, проводников молниезащиты, соединителей, держателей для всех типов кровли и стен, клеммы для присоединения любых типов конструкций (антенн, желобов водостока и т.п.) в соответствии с нормами и из коррозионно-устойчивых материалов. А также качественные УЗИП для всех типов электрических цепей.

НО ЗАВДСКОЕ ИЗГОТОВЛЕНИЕ — ЭТО НЕ ПАНАЦЕЯ

Существует серьезный риск приобретения продукции недобросовестных производителей.

Мы освидетельствовали держатели из пластика Российского производителя, разрушающиеся от ультрафиолета за несколько лет.

Широко распространены УЗИП из Восточной Европы с ложными характеристиками в каталоге. Мы знаем примеры, когда при прямом ударе такой разрядник «пропускал» молнии ток молнии в дом.

На каждом шагу предлагают стержни заземления с резьбовыми муфтами, при забивании которых происходит «бурение» грунта большим диаметром муфт, как следствие, поверхность стержня не касается земли. То есть не выполняется главное предназначение заземлителя – плотное соприкосновение с землёй.

Наш арсенал изделий для молниезащиты домов:

• Проверенные многолетней эксплуатацией алюминиевые и медные проводники, нержавеющие и медные соединители и клеммы, нержавеющие, омеднённые и пластиковые держатели всех типов для устройства надземной части молниеотвода.
• Уникальный комплект изделий для устройства нержавеющих заземлителей, наиболее устойчивых ко всем видам коррозии.
• УЗИПы от ведущего германского производителя молниезащиты фирмы DEHN & Sohne.
• Мы создаем под заказ окрашенные элементы для исполнения «невидимой» молниезащиты.

Закажите коммерческое предложение Заказать предложение	Задайте нам любые вопросы Спросить

Защита частного дома от молнии и грозы

Владельцам частных домов от молнии необходимо защищаться. Современная техника имеет множество средств для защиты дома от грозы и ее опасного следствия – молнии.

Их можно разделить на два вида:

• Устройства молниезащиты
• Аппараты молниезащиты

Наилучший эффект эти средства защиты дают если их комбинировать. Разберемся с устройством молниезащиты подробнее.

Внешние устройства молниезащиты

Еще на этапе строительства необходимо продумать систему молниеотвода. Если же такая система установлена не была, ее можно сделать в любой момент эксплуатации жилья.

Ее устройство за десятилетия развития этой области электротехники претерпело мало изменений. Состоит внешняя молниезащита из громоотвода и заземления.

Чтобы понять, как защитить дом от молнии, необходимо разобраться с ее природой и «поведением».

Во время грозы между землей и слоями атмосферы появляется разность потенциалов, которая доходя до критического значения, приводит к электрическому разряду – гигантской искре.

Эта искра и есть молния, которую мы видим. Являясь электрофизическим явлением, молния подчиняется законам электричества, один из которых гласит, что ток всегда движется по пути наименьшего сопротивления.

Этим объясняется тот факт, что молния бьет в ближайшую точку: одиноко стоящее дерево, в человека на поле, в высокие здания. Молния обладает огромной электрической мощностью.

Поэтому удар молнии в дом, или даже рядом с домом, может привести к серьезным повреждениям электрооборудования. Предотвратить появление и удар молнии невозможно.

Единственное, что можно сделать – это направить молнию по тому пути, где она причинит как можно меньше вреда.

На этом и построен принцип действия внешней молниезащиты: молниеприемник притягивает к себе молнию, энергия которой по заземлению уходит в землю, не причиняя никому вреда.

Молниеприемником (или, как его еще называют, громоотводом) может служить:

• высокий металлический штырь, установленный на крыше дома;
• трос, натянутый между двумя штырями, установленными на краях конька крыши;
• металлическая сетка, уложенная на крыше или металлическая кровля.

Громоотвод соединяют с заземлением с помощью стального или медного проводника, сечением не менее 16 мм2. Здесь справедливо правило: «Чем толще, тем лучше». С заземляющим устройством стальной проводник соединяют сваркой, чтобы исключить возможность коррозии соединения.

Чтобы защита дома от молнии была эффективной, рекомендуется использовать отдельное заземляющее устройство, независимое от контура заземления дома.

Активная внешняя молниезащита

Данный вид защиты становиться популярным в последнее время. Его преимущество в том, что не нужна установка громоздких молниеприемников, которые портят внешний вид дома.

Они заменяются небольшим устройством, которое установлено на единственном громоотводе. Оно генерирует высоковольтные импульсы и притягивает молнию. Отвод энергии в землю осуществляется так же, как и в классической молниезащите.

Аппаратура молниезащиты

Как уже было сказано, даже если молния не бьет непосредственно в дом, она может стать причиной появления импульсных сверхтоков в домашней сети. Эти токи очень большой величины могут вывести из строя дорогостоящую электронную бытовую технику.

Чтобы этого не произошло, защита частного дома от молнии осуществляется установкой в электрическом щитке ограничителей перенапряжения или разрядников. Их цель при появлении импульсного перенапряжения снимать его с защищаемого участка цепи, которым является электропроводка и оборудование дома.

Мы настоятельно рекомендуем серьезно отнестись к устройству молниезащиты вашего дома. Пусть она не покажется вам слишком дорогим удовольствием, ведь замена электрической техники и последствия пожара обходятся значительно дороже.

(1 голосов, средний: 5,00 из 5)

Loading …

Спасибо Вам за добавление этой статьи в:

Как сделать громоотвод в частном доме своими руками

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой

Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

Заземлители

Заземлителем (заземляющим электродом) называется соединенный при помощи токоотвода с молниеуловителем проводник (или система проводников), находящийся в непосредственном соприкосновении с почвой и предназначенный для отвода в нее зарядов, несомых молнией.

Достаточно низкое сопротивление растеканию заземлителей является необходимым условием эффективности защитного действия громоотвода и безопасности людей, находящихся вблизи них.

Если сопротивление растеканию заземлителя много больше, чем сопротивление заземления защищаемого объекта, то молния может поразить последний даже в том случае, если высота и расположение молниеуловителей выбраны правильно.

Заземлители подразделяются на естественные и искусственные

Лучшими и наиболее часто применяемыми естественными заземлителями являются водопроводные трубы, которые должны быть использованы в первую очередь, а также колодцы, фундаменты сооружений и т. д. В качестве искусственных заземлителей применяются металлические трубы, плиты, сетки, рельсы и т. п., закопанные в хорошо проводящие слои земли.

В тех случаях, когда защищаемое сооружение стоит на скале или другом весьма мало проводящем грунте, заземлители обязательно должны быть закопаны в ближайшем слое грунта с хорошей проводимостью или быть погруженными в ближайший водный источник. В этом случае токоотводы, идущие по стене защищаемого сооружения или по мачте с молниеуловителем, соединяются с заземлителями, зарытыми в месте с достаточно низким сопротивлением растеканию при помощи провода или системы проводов, проложенных в земле. Эти провода считаются в этом случае частью заземлителя. Сечение всех элементов заземлителя берется во всяком случае не менее сечения токоотводов. Кроме того для защиты железных заземлителей от коррозии они должны быть оцинкованы. Все места контакта в системе заземлителей должны быть тщательно выполнены и предохранены от коррозии обмазкой смолами.

Сопротивление растеканию

Сопротивление растеканию, если в качестве заземлителя использован водопровод, не должно превышать 1 Q. Сопротивление растеканию искусственных заземлителей колеблется в широких пределах в зависимости от свойств грунта, уровня грунтовых вод, времени года и должно быть по возможности низким.

В тех случаях, когда по свойствам грунта обеспечить низкое сопротивление растеканию затруднительно, прибегают к т. н. «солению грунта», которое заключается в том, что почва в месте закопки заземлителя перемешивается с угольным порошком и поваренной солью, а после закрытия заземлителя трамбуется и поливается водой.

При проектировании и устройстве громоотвода необходимо учитывать не только характер защищаемого сооружения, но и специфические особенности местности, в которой оно расположено. Сооружения, расположенные на высоких открытых местах и в местах, где по наблюдениям местных жителей или на основании опыта прошлых лет можно ожидать частых ударов молнии, должны защищаться с большей степенью надежности.

Молниеотвод своими руками

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Что это такое

По сути, громоотвод для дома — это своего рода система безопасности, действие которой состоит из трех этапов:

• «встреча»;
• перенаправление;
• заземление.

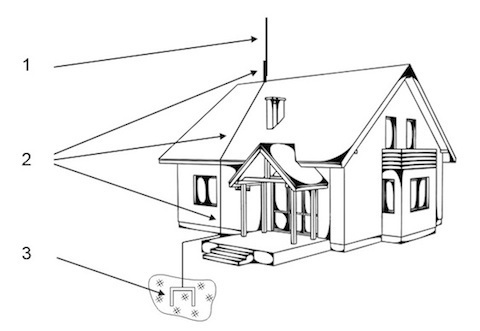

Соответственно и сам громоотвод конструктивно состоит из трех частей:

• приемника;
• токоотвода;
• заземлителя.

То есть, при ударе молнии в крышу дома происходит следующее – приемник громоотвода принимает заряд электричества, токоотвод его перенаправляет в сторону, а заземлитель «успокаивает» в грунте участка рядом с домом.

Громоотвод в частном доме

Конструкция довольно-таки проста, поэтому ее не так уж и сложно сделать самостоятельно, но есть один нюанс, который необходимо учитывать – вид кровельного материала, которым покрыта крыша.

Самый простой тип громоотвода представляет из себя стальной стержень, установленный в самом высоком месте крыши дома. К стержню приварена металлическая проволока, которая спускается по стене вниз. Второй конец проволоки приварен к металлическому листу, вкопанному в землю.

Такой громоотвод для дачного дома сделать легко и весьма недорого, ведь можно использовать подручные материалы, к примеру остаток трубы или арматуры. Конечно, нужно учитывать тип крыши, а точнее, нюансы в устройстве системы безопасности от удара молнии, которые зависят от кровельного материала:

• металлические – для таких крыш длина приемника громоотвода должна быть больше одного метра;
• шифер и родственные ему материалы – более эффективен «лежачий» громоотвод – то есть вдоль «конька» нужно расположить толстый металлический трос, к которому припаивается отвод, так же, как к вертикальному столбику;
• черепица – можно использовать и простой классический тип конструкции, а можно и разместить сетчатый громоотвод – это квадрат или прямоугольник из металла с такой же металлической сеткой, расположенный над кровлей на высоте около метра на деревянных столбиках, к нему припаивается отводка.

Какой бы не был предпочтен громоотвод, в частном доме нужно учесть и такой момент, как расположение заземлителя. Лист металла иди брусок должен быть как можно дальше от входа и других частей участка.

Заземление приемника молнии

По которым часто ходят. Так же он не должен располагаться близко к фундаменту, расстояние от стены должно составить не менее, чем метр. Глубина, на которую закапывают заземлитель в идеале составляет 3-4 метра, минимальная глубина – 2 метра.
